heroal W 72 i

heroal W 72 - folder 2,21 MB

Blokvenstersysteem

Het venstersysteem heroal W 72 is architectonisch aansprekend. heroal W 72 i biedt maximale transparantie, warmte-isolatie en elegant design zonder zichtbare vleugels en profielen voor het glas. Het blokvenstersysteem is veelzijdig toepasbaar, o.a. ook als gevelinzetelement. De combinatie met verborgen systeembeslagen zorgt voor een elegant design.

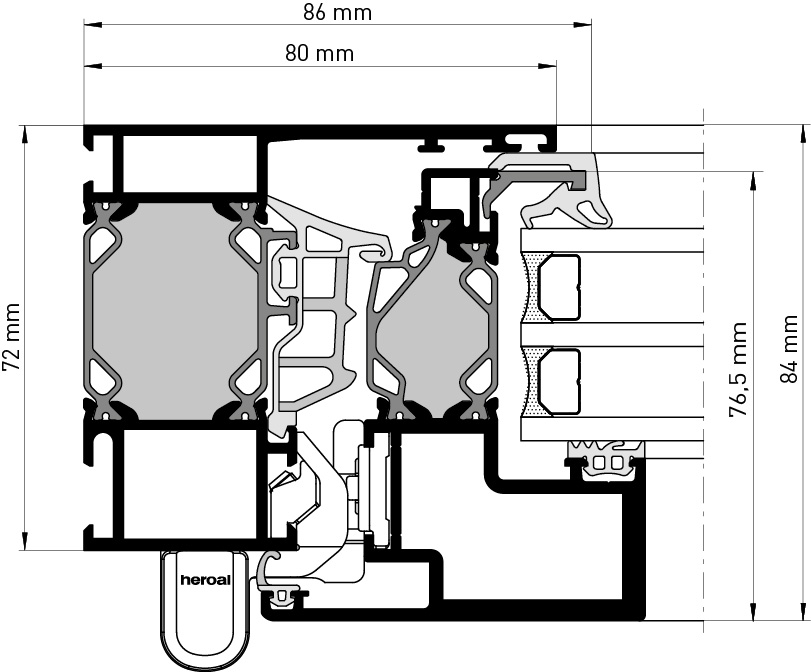

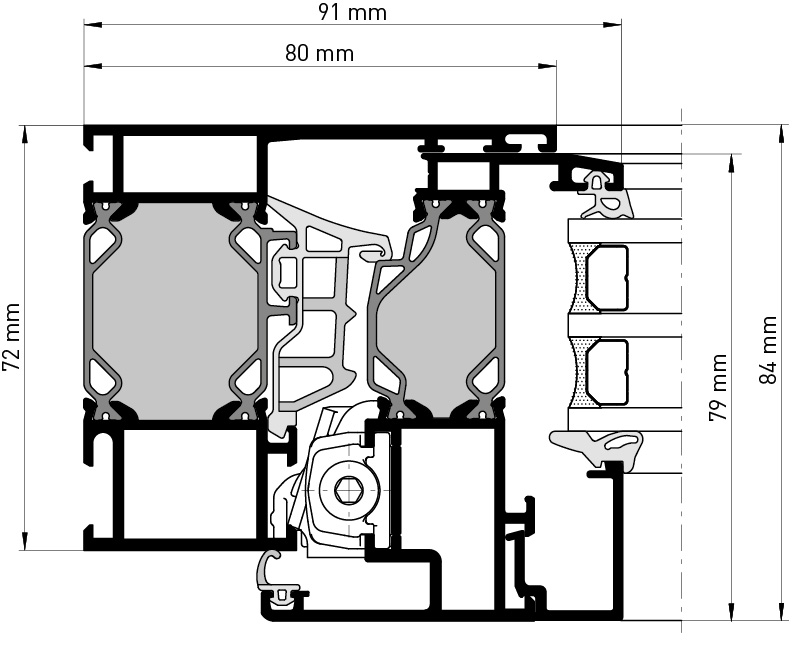

Doorsnede

Systeemafmetingen

Profielinbouwdiepte [mm]

Kozijnprofielen
72
Vleugelprofielen
76,5/79
Roedenprofielen
72

Profielaanzichtbreedte [mm]

Kozijnprofielen
70 - 120
Vleugelprofielen
verdeckt
Roedenprofielen
114 - 194

Varianten vleugelprofie en

Beslagsleuf schuifstang [SBN]
•
Kunststof beslagsleuf [KBN]
•

Systeemeigenschappen

Glas-/vullingdikte [mm]
48
Max. vleugelgewichten [kg]
130
Max. vleugelhoogten [mm]
2.400

Prestatiekenmerken

1,5/95 Warmte-isolatie (Uf in W/m2K)
4 Luchtdoorlatendheid
>0,85* Warmte-isolatie (Uw in W/m2K)
9A Slagregendichtheid
C5/B5 Weerstand tegen windbelasting
1-5 Geluidsisolatieklasse
RC 2 Inbraakwerendheid
1 Bedieningskrachten
Stootvastheid
Mechanische sterkte
✓ Draagvermogen van veiligheidsvoorzieningen
Duurfunctie

* Uw -waarde volgens DIN EN 10077-1, berekend bij een element met afmetingen 1.230 x 1.480 mm; standaard-profielaanzichtbreedte

!) Speciale toepassingsspecifieke goedkeuringen van heroal voor extra grote elementafmetingen
