heroal S 77

Het veelzijdige aluminium hefschuifsysteem

Veelzijdigheid is onze kracht: heroal S 77 is een modulair profielsysteem met een modern design, dat voldoet aan de hoogste bouwtechnische eisen. Het biedt een ruime keuze aan profielaanzichtbreedten, is compatibel met andere heroal systemen en is leverbaar in een nagenoeg onbeperkt aantal afwerkingsmogelijkheden. Met heroal S 77 kunnen ook varianten met meerdere sporen en barrièrevrije schuifpuien worden gerealiseerd.

De speciale geometrische structuren van de vleugelprofielen waarborgen dat wordt voldaan aan alle normen en eisen op het gebied van thermische isolatie bij alle vleugelmaten en - gewichten. De heroal afdichtingstechniek met drie niveaus en het gebruik van dichtingshoekprofielen – voor de afdichting van de vleugel- en de middenstijl – zorgen voor optimale luchtdoorlatendheid en slagregendichtheid.

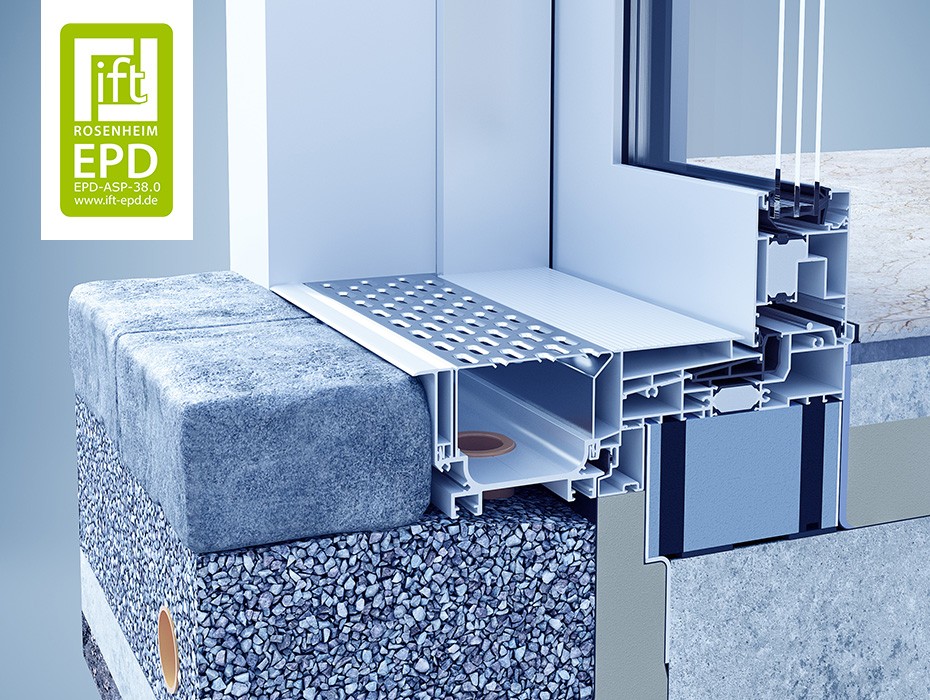

Doorsnede

Systeemafmetingen

Profielinbouwdiepte [mm]

Kozijnprofielen
178/279
Vleugelprofielen
77
Roedenprofielen
72

Profielaanzichtbreedte [mm]

Kozijnprofielen
40 - 63
Vleugelprofielen
94 - 104
Roedenprofielen
74 - 104

Systeemeigenschappen

Glas-/vullingdikte [mm]
52
Max. vleugelgewichten [kg]
150 - 400
Max. vleugelhoogten [mm]
3.000

Prestatiekenmerken

>2,9 Warmte-isolatie (Uf in W/m2K)
4 Luchtdoorlatendheid
>1,1* Warmte-isolatie (Uw in W/m2K)
9A Slagregendichtheid
C3/B3 Weerstand tegen windbelasting
1-3 Geluidsisolatieklasse
RC 2 Inbraakwerendheid
Bedieningskrachten
Stootvastheid
Mechanische sterkte
Draagvermogen van veiligheidsvoorzieningen
Duurfunctie

* Uw -waarde volgens DIN EN 12567-1, berekend bij een element met afmetingen 3.500 x 2.180 mm.

!) Speciale toepassingsspecifieke goedkeuringen van heroal voor extra grote elementafmetingen
