heroal D 92 UD

Le système de porte d’entrée performant et variable

Le systeme de porte d’entree heroal D 92 UD se caracterise par une utilisation intuitive et un design adaptatif. Grace a sa structure modulaire, il offre une multitude de variantes d’agencement. L’apparence visuelle et les caracteristiques pratiques peuvent etre adaptees facilement en fonction de l’utilisation effective ou des exigences de l’utilisateur, sans que les performances exceptionnelles ni la fonctionnalite ne s’en trouvent alterees.

Fixation innovante réversible du panneau et intégration de parties latérales
Pour son systeme de porte d’entree D 92 UD, heroal propose des fixations de panneau d’un nouveau genre pour la gamme aluminium. Cette nouvelle variante offre la possibilite de fixer le panneau prefabrique en l’inserant dans l’ouvrant (clipsage). Les differentes possibilites de fixation de panneau du systeme de porte heroal permettent d’obtenir des dimensions d’ouvrant maximales. Le systeme de porte heroal D 92 UD est extensible grace a une construction de profile inedite concue specifiquement pour ce type de fixation de panneau qui offre de nombreux avantages aux installateurs, parmi lesquels : un montage extremement simple, meme sur le chantier, et une conception reversible permettant par exemple d’intervertir les faces et de gagner du temps lors de la mise en oeuvre de l’ensemble du systeme.

Liberté d’agencement
Les profiles extensibles du systeme de porte d’entree heroal D 92 UD, qui permettent l’ajout de parties laterales, ouvrent de nouveaux horizons aux installateurs. Sur demande, il est possible de fabriquer les parties laterales avec des dormants peripheriques ou avec des parties laterales couplees, ce qui offre de nouvelles possibilites de conception pour les parties laterales. Ainsi, il est desormais possible d’obtenir un aspect identique pour l’ouvrant et la partie laterale. L’installateur peut, en option, choisir une variante d’installation optimisee en fonction de ses besoins. heroal assure la livraison de ces nouvelles variantes de parties laterales dans les delais courts habituels, et garantit la meme simplicite de pose.

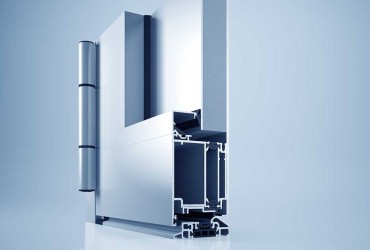

Vue en coupe

Dimensions du système

Profondeur des profilés [mm]

Profilés de cadre
85 - 120
Profilés de porte
78 - 92
Profilés intercalaires
92

Largeur visible des profilés [mm]

Profilés de cadre
85 - 120
Profilés de porte
56 - 85
Profilés intercalaires
94 - 120

Propriétés

Épaisseur du verre / du panneau [mm]
92
Poids max. des portes [kg]
180
Largeur d’ouvrant max. [mm]
1.400
Hauteurs max. de portes [mm]
2.500

Caractéristiques de performance

>1,3 Isolation thermique [Uf en W/m2K]
4 Perméabilité à l’air
>0,70* Isolation thermique [UD en W/m2K]
9A Étanchéité à la pluie battante
C5 Résistance au vent
1-3 Isolation phonique
RC 3 Résistance à l’effraction
2 Forces de manœuvre
Résistance aux chocs
3 Rigidité mécanique
Portance des dispositifs de sécurité
6 Fonction continue

* Valeur UD selon la norme DIN EN 10077-1, déterminée sur un élément présentant les dimensions 1230 × 2180 mm

!) Autorisations spéciales en fonction de l’application, délivrées par heroal en cas d’éléments surdimensionnés
