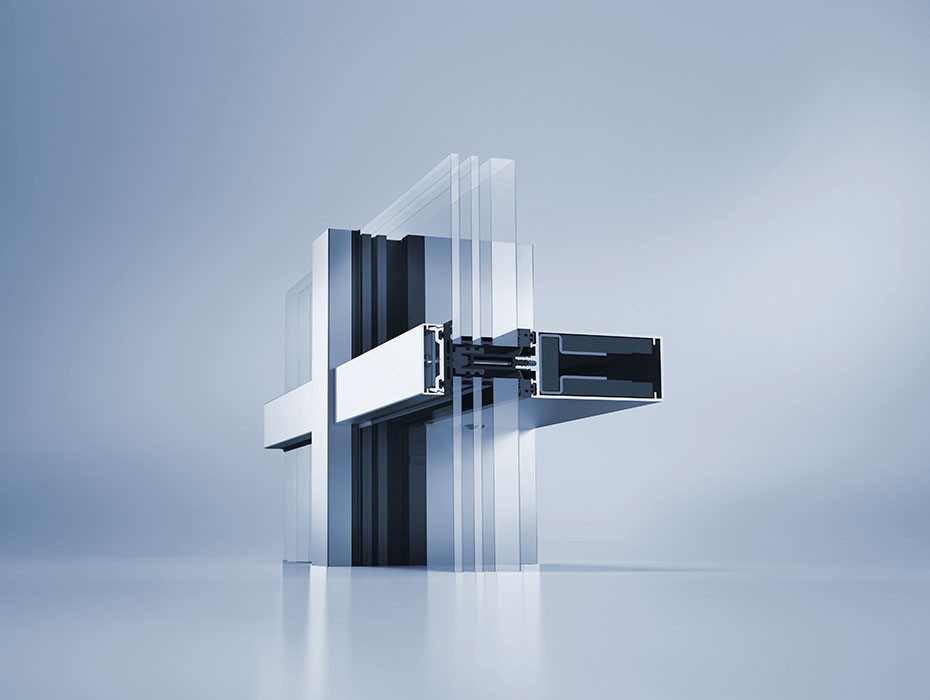

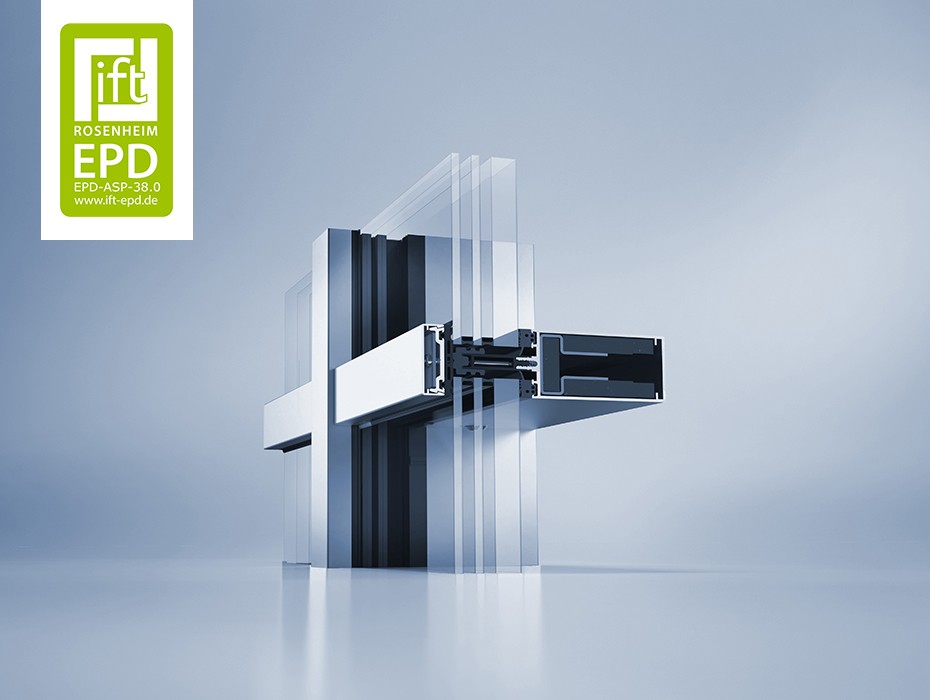

heroal C 50 FP

heroal C 50 Systemy ścian osłonowych - broszurę 1,90 MB

Rozwiązanie systemowe dla fasad przeciwpożarowych

Fasadowy system przeciwpożarowy heroal C 50 FP to element konstrukcji podlegający wymogom oznakowania CE i który został sprawdzony przez instytut badawczy w Rosenheim pod względem spełniania wymagań normy EN 13501-2 w odniesieniu do ścian kurtynowych. Wszystkie komponenty przeciwpożarowe są ukryte w konstrukcji, co umożliwia niewidoczne przejście do części fasady nieobjętej wymogami ochronnymi.

System elewacji przeciwpożarowej można rozbudować na bazie fasady heroal C 50 do identycznej z wyglądu fasady EI 30 i<>o. Za pomocą identycznych profili podstawowych i niewielkiej liczby dodatkowych elementów konstrukcyjnych, jak np. opatentowanego izolatora Fireblock, można wykonać fasadę o wysokim poziomie bezpieczeństwa. Jest ona objęta wymogiem oznakowania CE.

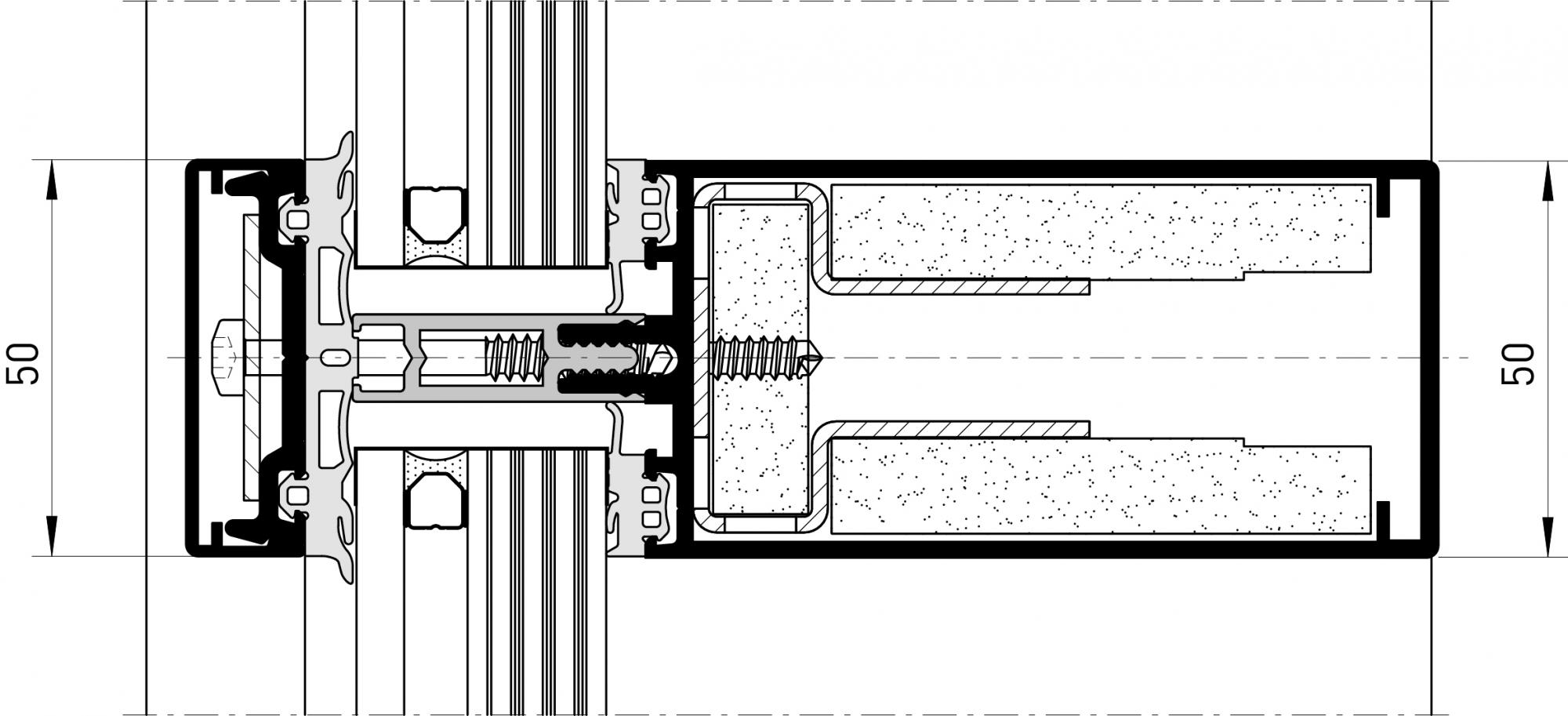

Widok w przekroju

Wymiary systemu

Widoczna szerokość [mm]
50
Głębokość konstrukcyjna [mm]
95 - 185
Głębokość profilu ryglowego [mm]
60 - 190
Grubość szkła/wypełnienia [mm]
22 - 44
Maks. waga elementu wypełnieniowego [kg]
450

Parametry wytrzymałościowe

1,6 - 2,2 Termoizolacja (Uf w W/[m2 · K])
AE* Przepuszczalność powietrza
Termoizolacja (Uw w W/[m2 · K])
RE 1050 Deszczoszczelność
2 kN/m2 Odporność na obciążenia wiatrem
Klasa izolacja dźwiękowej
Odporność na włamanie
Siła załączająca
Udarność
Wytrzymałość mechaniczna
Nośność urządzeń zabezpieczających
Wytrzymałość

* Przepuszczalność powietrza < 0,5 m3/h·m przy ciśnieniu > 600 PA
