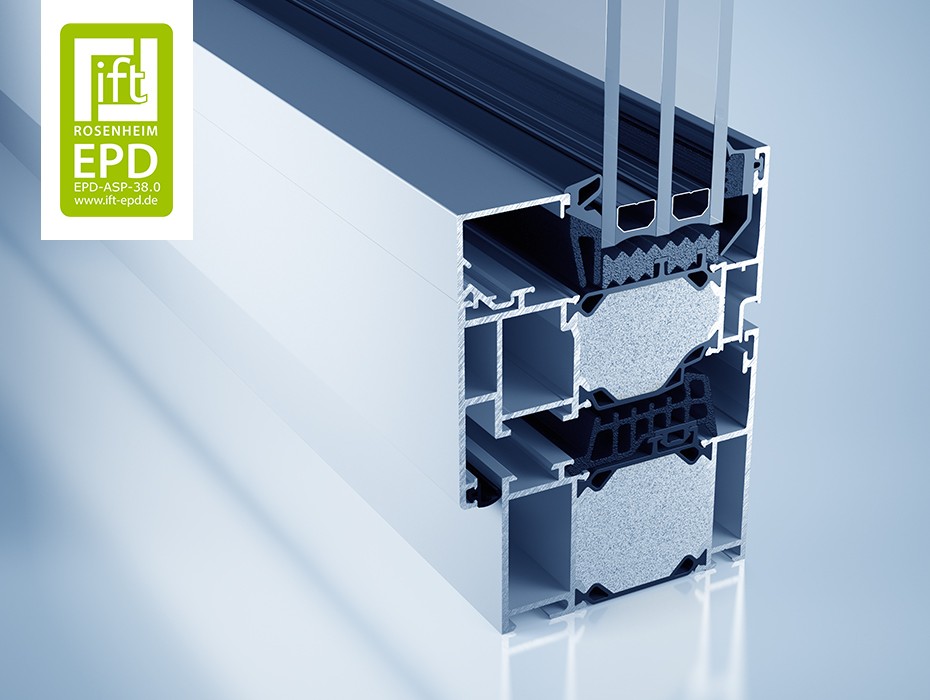

heroal W 77 HI

System okien spełniajacy aktualne i przyszłe wymagania

Dzieki inteligentnemu połaczeniu geometrii imateriału nowy system okien heroal W77 osiaga współczynnik Uf0,95W/m²Kna poziomie domu pasywnego przy głebokosci montazu 77mm (szerokosc lica 120mm). Dzieki tym zmianom firmie heroal udało sie dostosowac okna aluminiowe oddzielone termicznie nie tylko do aktualnych wymagan, zawartych wrozporzadzeniu ooszczedzaniu energii EnEV 2016, ale takze do przyszłych wyzwan „nearly zero-energy buildings” (zang. budynki zeroenergetyczne).

BIM datek heroal W 77 HI Żądaj systemu >

  • Świadectwa badań

    Świadectwa badań
    Świadectwo badania

  • Wymiary & rysunki

    Głębokość konstrukcyjna profilu [mm]

    Profil ramy
    77
    Profil skrzydła
    89
    Profil słupka
    77

    Widoczna szerokość profilu [mm]

    Profil ramy
    50 - 250
    Profil skrzydła
    33 - 67
    Kombinacja rama-skrzydło
    90
    Profil słupka
    74 - 254

    Warianty profili skrzydeł

    Osadzenie popychacza [SBN]
    •
    Plastikowe mocowanie [KBN]
    •

    Właściwości

    Grubość szkła/wypełnienia [mm]
    66
    Maks. waga skrzydła [kg]
    300
    Maks. wysokość skrzydła [mm]
    2.800
    Maks. szerokość skrzydła [mm]
    1.600

    Rysunki przekrojowe

  • Parametry wytrzymałościowe
    RC 3 Odporność na włamanie
    3 Wytrzymałość
    9A Deszczoszczelność
    5 Udarność
    > 0,72 Termoizolacja (Uw w W/[m2 · K])
    0,95/120 Termoizolacja (Uf w W/[m2 · K])
    4 Wytrzymałość mechaniczna
    1 Siła załączająca
    4 Przepuszczalność powietrza
    1 Nośność urządzeń zabezpieczających
    1-5 Klasa izolacja dźwiękowej
    C5/B5 Odporność na obciążenia wiatrem

    * Współczynnik Uw zgodnie z DIN EN ISO 10077-1; obliczony dla elementu o wym.: 1230 x 1480 mm; Standardowa szerokość lica profilu

    !) Specjalne, związane z zastosowaniem dopuszczenia heroal w przypadku dużych rozmiarów elementów

  • Dane CAD & BIM
    Dane BIM
    Dane CAD

  • Teksty przetargowe

    Teksty przetargowe

Referencje heroal W 77 HI

Residence with large windows, France
Modern house with glass front, France
