heroal W 72 i

System okien blokowych

System okienny heroal W 72 i zawiera w sobie architektoniczny design uzyskany dzięki niewielkiej szerokości lica. W 72 i oferuje maksymalną przezroczystość, termoizolację oraz eleganckie wzornictwo bez widocznych skrzydeł okna i listew przyszybowych. System okien blokowych można wykorzystać na wiele sposobów, m.in. także jako element zabudowy fasadowej. Połączenie na niewidocznych mocowaniach pozwala uzyskać elegancki design.

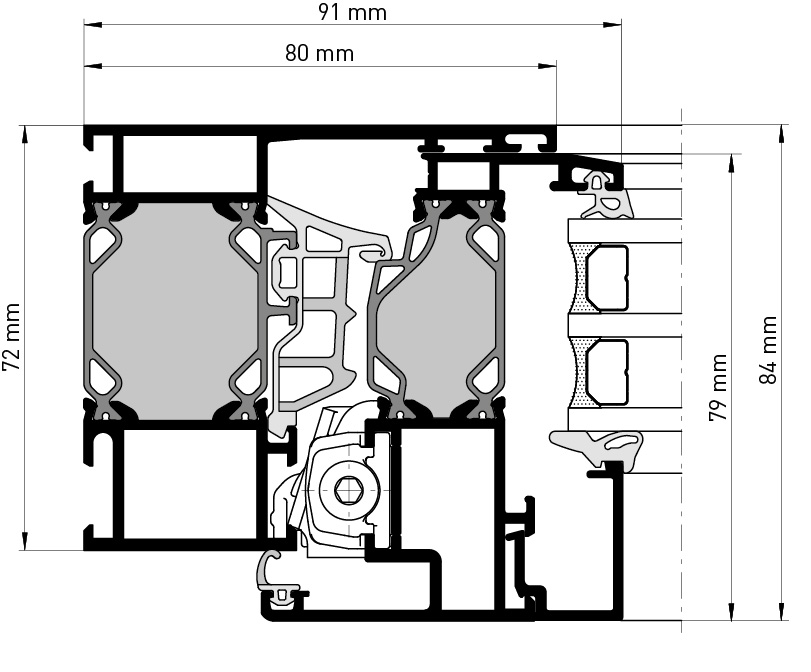

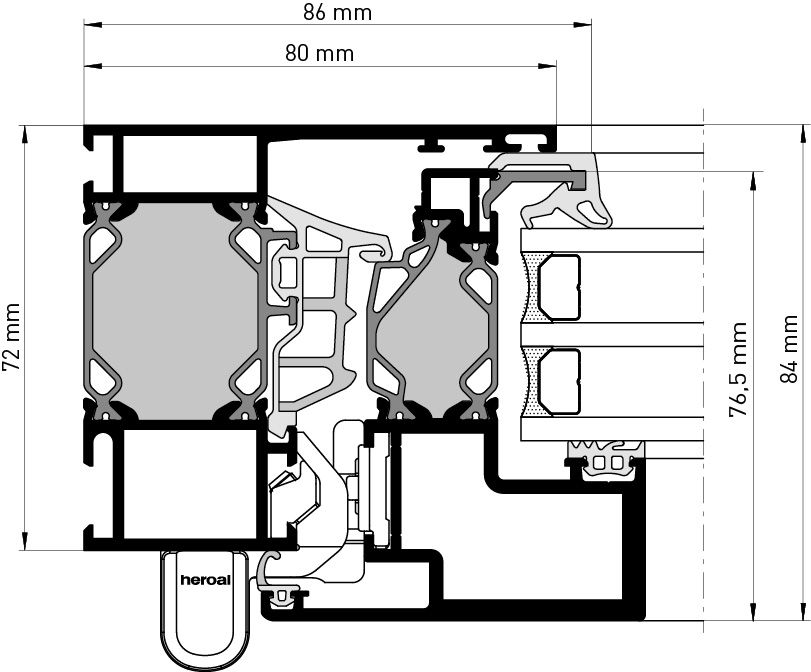

Widok w przekroju

Wymiary systemu

Głębokość konstrukcyjna profilu [mm]

Profil ramy
72
Profil skrzydła
76,5/79
Profil słupka
72

Widoczna szerokość profilu [mm]

Profil ramy
70 - 120
Profil skrzydła
verdeckt
Profil słupka
114 - 194

Warianty profili skrzydeł

Osadzenie popychacza [SBN]
Plastikowe mocowanie [KBN]

Właściwości

Grubość szkła/wypełnienia [mm]
48
Maks. waga skrzydła [kg]
130
Maks. wysokość skrzydła [mm]
2.400

Parametry wytrzymałościowe

1,5/95 Termoizolacja (Uf w W/[m2 · K])
4 Przepuszczalność powietrza
>0,85* Termoizolacja (Uw w W/[m2 · K])
9A Deszczoszczelność
C5/B5 Odporność na obciążenia wiatrem
1-5 Klasa izolacja dźwiękowej
RC 2 Odporność na włamanie
1 Siła załączająca
Udarność
Wytrzymałość mechaniczna
Nośność urządzeń zabezpieczających
Wytrzymałość

* Współczynnik Uw zgodnie z DIN EN ISO 10077-1; obliczony dla elementu o wym.: 1230 x 1480 mm; Standardowa szerokość lica profilu

!) Specjalne, związane z zastosowaniem dopuszczenia heroal w przypadku dużych rozmiarów elementów
