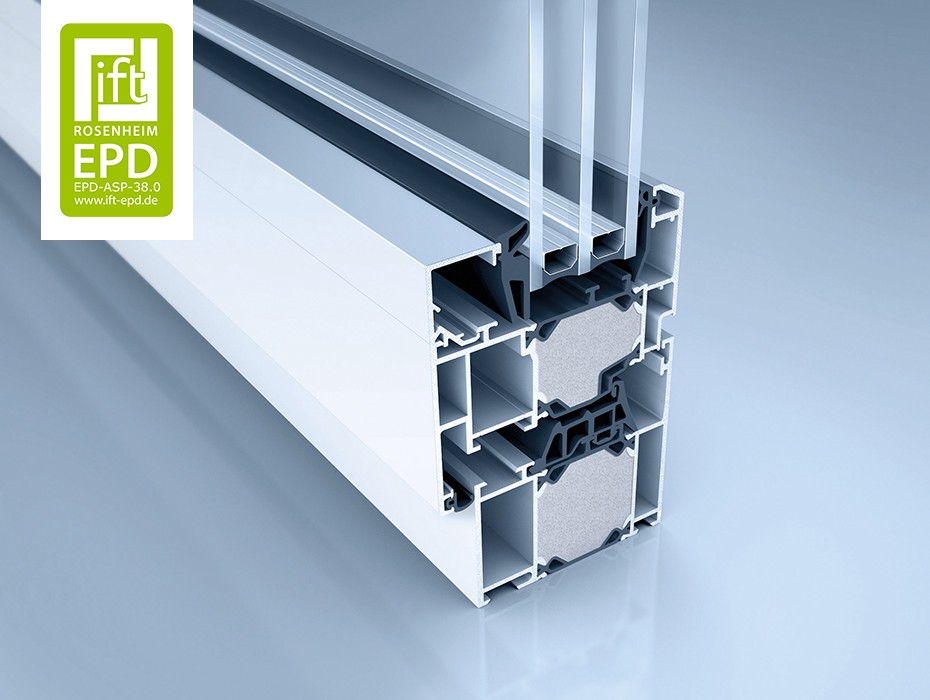

System okienny heroal W 72 CL

heroal W 72 CL

Ukośny wariant systemu okiennego heroal W 72

System okienny heroal W 72 CL ponadczasowo i harmonijnie wpisuje się dzięki swojemu ukośnemu konturowi classicline w tradycyjne style architektoniczne. Jest to zatem perfekcyjne rozwiązanie przy renowacji budynków z ochroną konserwatorską i budownictwie mieszkaniowym i komercyjnym. System pozwala również na perfekcyjne połączenie z systemem drzwiowym heroal D 72 CL. Kształtowniki skrzydeł dostępne są z mocowaniem SBN i KBN, co umożliwia elastyczną obróbkę. Mała szerokość lica wynosząca tylko 100 mm pozwala uzyskać okna o naprawdę dużym przeszkleniu. Dzięki niskiej wartości Uf równej 1,3 W/m²K i szerokości lica 120 mm wariant heroal W 72 CL może być podstawą kolejnych stopni rozbudowy systemu. Są to heroal W 72 CL (bez pianki PU – redukcja współczynnika U poprzez rezygnację ze strefy izolacji kształtownika i zastosowanie innych artykułów izolujących) i heroal W 72 CL UD (Universal Design – drzwi okienne z wysokością progu < 20 mm).

  • klasyczny design
  • idealny do renowacji
  • duża różnorodność kolorów i wzorów

Dostępny jako pakiet heroal plus .

EPD - heroal windows EPD - Frame profiles for windows Żądaj systemu >

    Szczegóły produktu

  • Zalety przetwarzania & szczegóły produktu

    Innowacyjne kompletne rozwiązanie dla systemów okiennych heroal


    Pakiet akcesoriów heroal plus dla systemu okiennego heroal W 72 (heroal W 72 plus) to wysokiej jakości i elastyczne rozwiązanie dla wydajnych projektów budowy okien. Dzięki modułowej konstrukcji, heroal plus składa się

    Innowacyjne kompletne rozwiązanie dla systemów okiennych heroal


    Pakiet akcesoriów heroal plus dla systemu okiennego heroal W 72 (heroal W 72 plus) to wysokiej jakości i elastyczne rozwiązanie dla wydajnych projektów budowy okien. Dzięki modułowej konstrukcji, heroal plus składa się z siatki tekstylnej heroal VS Z, zabezpieczenia przed upadkiem, zintegrowanej siatki przeciw owadom i parapetu, zapewniając kompletne rozwiązanie z jednego źródła dla wszystkich branż. Wszystkie komponenty są dostępne pojedynczo, w różnych kombinacjach lub do modernizacji i mogą być konfigurowane i zamawiane w heroal Business Configurator ze zoptymalizowanym interfejsem Orgadata Logikal. Dostosowane komponenty systemu zapewniają maksymalną wydajność i niezawodność w produkcji i instalacji. Dzięki jednolitemu kolorowi i powierzchni wszystkich profili aluminiowych oraz minimalnej liczbie widocznych połączeń śrubowych, heroal plus spełnia najwyższe wymagania projektowe.

  • Broszury & świadectwa badań
    Świadectwa badań
    Świadectwo badania

  • Wymiary & rysunki

    Głębokość konstrukcyjna profilu [mm]

    Profil ramy
    82
    Profil skrzydła
    84
    Profil słupka
    82

    Widoczna szerokość profilu [mm]

    Profil ramy
    60 - 154
    Profil skrzydła
    33 - 43
    Kombinacja rama-skrzydło
    100
    Profil słupka
    74 - 94

    Warianty profili skrzydeł

    Osadzenie popychacza [SBN]
    •
    Plastikowe mocowanie [KBN]
    •

    Właściwości

    Grubość szkła/wypełnienia [mm]
    58
    Maks. waga skrzydła [kg]
    300
    Maks. wysokość skrzydła [mm]
    2.800
    Maks. szerokość skrzydła [mm]
    1.600

    Rysunki przekrojowe

  • Parametry wytrzymałościowe
    RC 3 Odporność na włamanie
    2 Wytrzymałość
    9A Deszczoszczelność
    5 Udarność
    > 0,84* Termoizolacja (Uw w W/[m2 · K])
    1,3/120 Termoizolacja (Uf w W/[m2 · K])
    4 Wytrzymałość mechaniczna
    1 Siła załączająca
    4 Przepuszczalność powietrza
    1 Nośność urządzeń zabezpieczających
    1-5 Klasa izolacja dźwiękowej
    C5/B5 Odporność na obciążenia wiatrem

  • Dane CAD & BIM
    Dane BIM
    Dane CAD

  • Teksty przetargowe

    Teksty przetargowe
