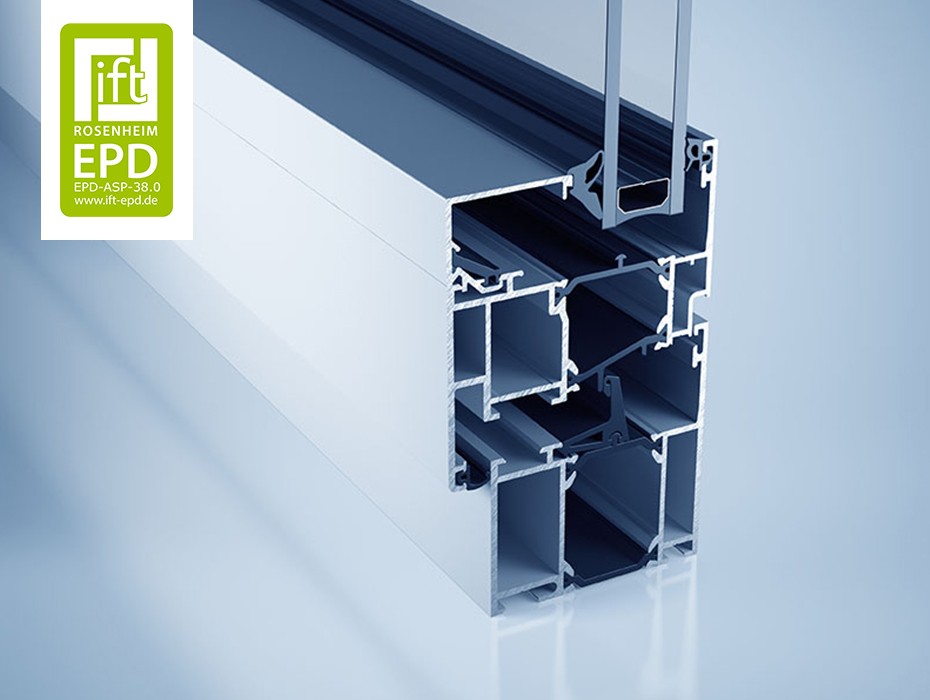

heroal W 65

Optymalne rozwiązanie systemowe dla okien

System profili serii heroal W 65 firmy heroal oferuje ekonomiczne rozwiązania w zakresie okien otwieranych do wewnątrz i na zewnątrz. Trzykomorowe profile wraz z wypróbowanymi okuciami w kombinacji z elementami systemu heroal zapewniają optymalne bezpieczeństwo. System okienny heroal W 65 spełnia najwyższe wymagania w zakresie izolacji akustycznej oraz ochrony antywłamaniowej.

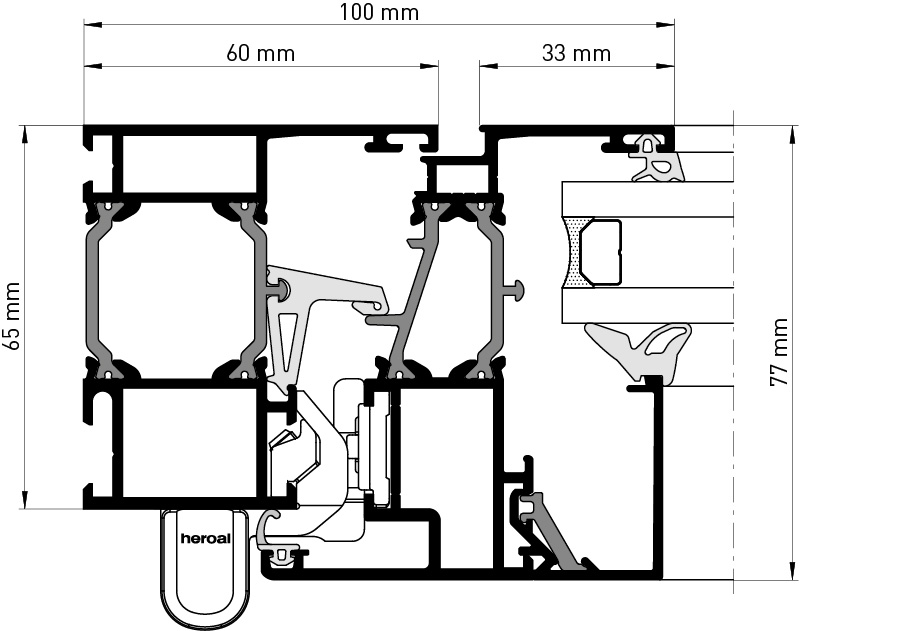

Widok w przekroju

Wymiary systemu

Głębokość konstrukcyjna profilu [mm]

Profil ramy
65
Profil skrzydła
75
Profil słupka
65

Widoczna szerokość profilu [mm]

Profil ramy
50 - 154
Profil skrzydła
33 - 67
Profil słupka
74 - 254

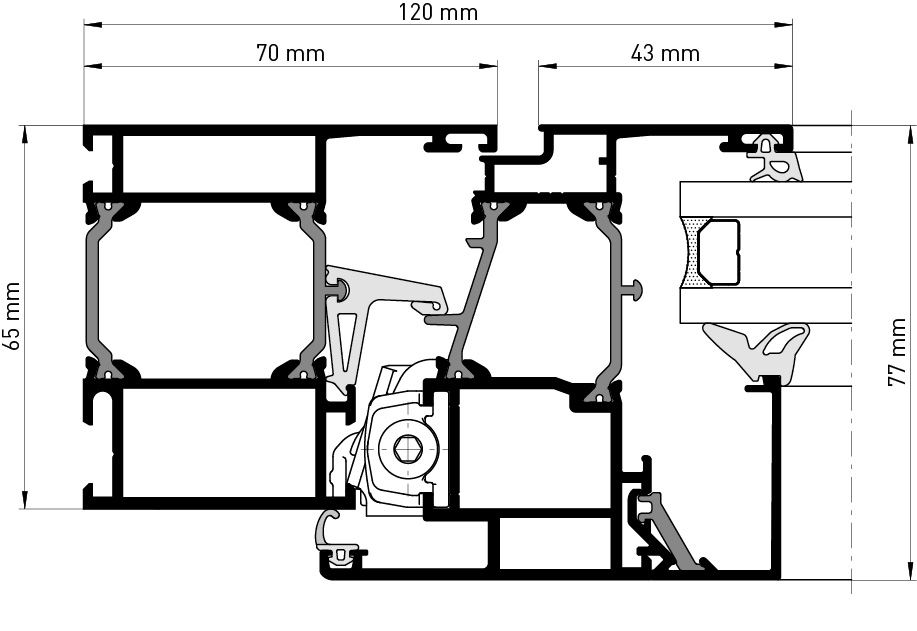

Warianty profili skrzydeł

Osadzenie popychacza [SBN]
Plastikowe mocowanie [KBN]

Właściwości

Grubość szkła/wypełnienia [mm]
58
Maks. waga skrzydła [kg]
300
Maks. wysokość skrzydła [mm]
2.400

Parametry wytrzymałościowe

2,2/120 Termoizolacja (Uf w W/[m2 · K])
4 Przepuszczalność powietrza
>1,3* Termoizolacja (Uw w W/[m2 · K])
9A Deszczoszczelność
C5/B5 Odporność na obciążenia wiatrem
1-5 Klasa izolacja dźwiękowej
RC 3 Odporność na włamanie
1 Siła załączająca
3 Udarność
4 Wytrzymałość mechaniczna
Nośność urządzeń zabezpieczających
2 Wytrzymałość

* Współczynnik Uw zgodnie z DIN EN ISO 10077-1; obliczony dla elementu o wym.: 1230 x 1480 mm; Standardowa szerokość lica profilu

!) Specjalne, związane z zastosowaniem dopuszczenia heroal w przypadku dużych rozmiarów elementów
