heroal D 72 RL - System drzwiowy

System drzwiowy z zaokrąglonym konturem zewnętrznym

System drzwiowy heroal D 72 RL z harmonijnym konturem Roundline oferuje wszechstronną funkcjonalność, wiele wariantów wzornictwa, znakomitą izolację cieplną oraz doskonałe wartości statyczne. Ten system to idealne rozwiązanie w przypadku intensywnie używanych obszarów wejścia oraz renowacji starych budynków i budynków chronionych ustawą o ochronie zabytków w budownictwie mieszkaniowym i obiektowym.

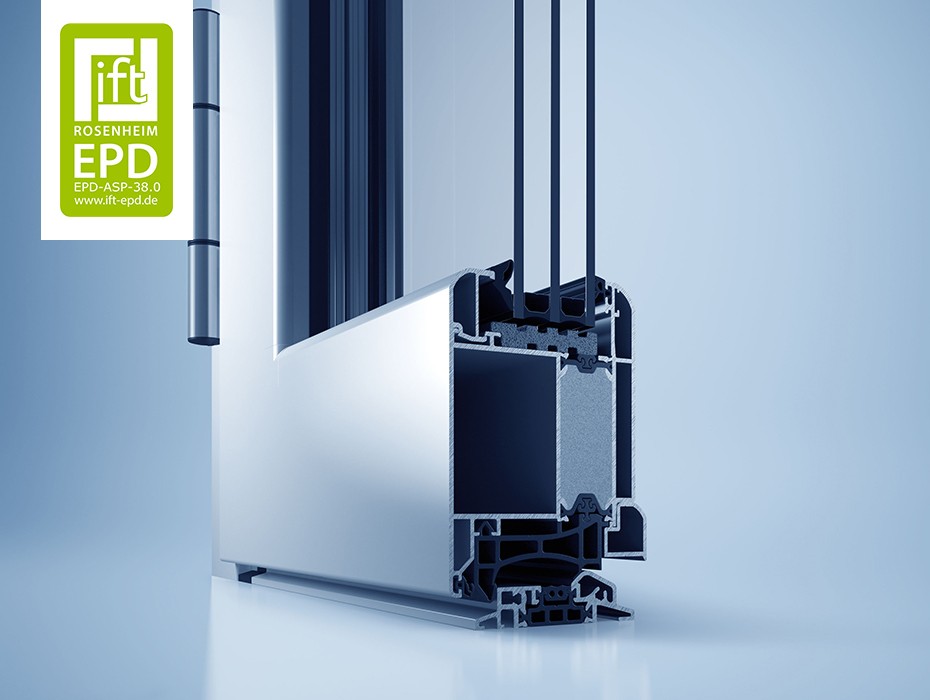

Widok w przekroju

Wymiary systemu

Głębokość konstrukcyjna profilu [mm]

Profil ramy
60 - 154
Profil skrzydła
82
Profil słupka
72 - 82

Widoczna szerokość profilu [mm]

Profil ramy
60 - 154
Profil skrzydła
70 - 124
Profil słupka
74 - 94

Właściwości

Grubość szkła/wypełnienia [mm]
54
Maks. waga skrzydła [kg]
180
Maks. szerokość skrzydła [mm]
1.400
Maks. wysokość skrzydła [mm]
2.500

Parametry wytrzymałościowe

>1,7 Termoizolacja (Uf w W/[m2 · K])
4 Przepuszczalność powietrza
>1,0* Termoizolacja (UD w W/[m2 · K])
4A Deszczoszczelność
C3 Odporność na obciążenia wiatrem
1-3 Klasa izolacja dźwiękowej
RC 3 Odporność na włamanie
2 Siła załączająca
4 Udarność
4 Wytrzymałość mechaniczna
Nośność urządzeń zabezpieczających
6 Wytrzymałość

* Współczynnik UD zgodnie z DIN EN 10077-1; obliczony dla elementu o wymiarze 1230 x 2180 mm

!) Specjalne, związane z zastosowaniem dopuszczenia heroal w przypadku dużych rozmiarów elementów
