System drzwiowy heroal D 72 PF EM

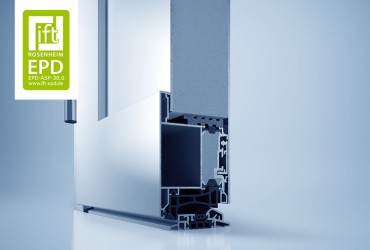

Wypełnienie pokrywające skrzydło jednostronnie

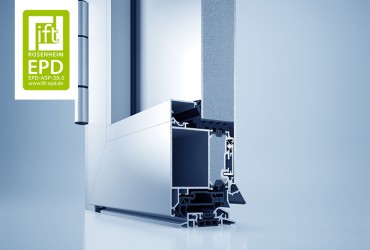

Wypełnienie pokrywające skrzydło obustronnie

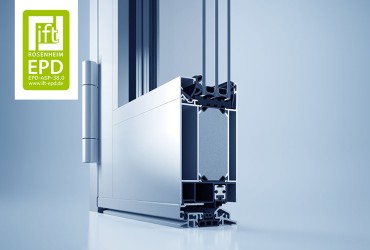

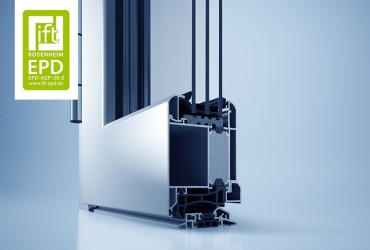

Wypełnienie pokrywające skrzydło obustronnie

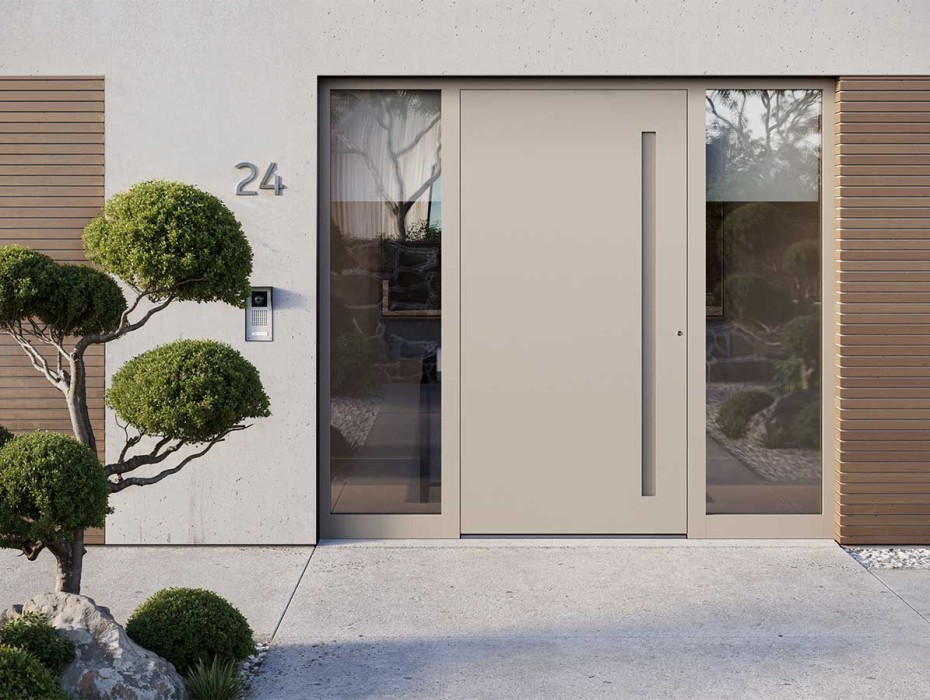

heroal D 72 PF EM w drzwiach wejściowych

heroal D 72 PF EM

Kształtownik skrzydła drzwi do szybkiej i efektywnej obróbki

Nowe kształtowniki skrzydeł heroal D 72 PF EM opierają się na logice systemu heroal D 72 i umożliwiają niezwykle szybką i efektywną produkcję drzwi przy użyciu tego samego narzędzia. Geometria kształtownika łącznie ze stałym węgarkiem wewnętrznym bez listwy przyszybowej (PF = „Panel Fixed”) skonstruowana jest pod standaryzowaną grubość wypełnienia drzwi. Te i inne rozwiązania konstrukcyjne zapewniają wyjątkowo łatwą i efektywną produkcję i montaż (EM = „Easy Mount”). Dzięki temu heroal D 72 PF EM jest optymalnym rozwiązaniem umożliwiającym wyjątkowo ekonomiczną obróbkę przy ograniczonych możliwościach wyposażenia i konstrukcji.

  • Oszczędność etapów pracy i materiału podczas produkcji
  • Do 20% krótszy czas realizacji
  • Wyjątkowo ekonomiczna obróbka

    Szczegóły produktu

  • Zalety przetwarzania & szczegóły produktu

    Obróbka

    Systemy drzwiowe heroal charakteryzują się maksymalną elastycznością podczas obróbki, bezpiecznym i odpornym na błędy wykonaniem oraz obniżonymi kosztami i krótkim czasem wykonania. Dzięki tym zaletom kształtownik heroal D 72 PF EM wyróżniono na targach BAU 2023 nagrodą za innowacyjność w kategorii Architektura+Budownictwo.

    Połączenie kształtownika z wkładką sprężynującą umożliwia zabezpieczenie przed gwałtownym otwarciem drzwi bez dużego nakładu pracy przy zachowaniu maksymalnego bezpieczeństwa produkcji. W związku z tym, że kształtownik skrzydła drzwi nie ma listwy przyszybowej, obróbka jest wyjątkowo szybka i prosta: kształtownik skrzydła ze stałym węgarkiem wewnętrznym (PF = "Panel Fixed") skonstruowany jest pod standardową grubość wypełnienia drzwi wynoszącą 48 mm. Nie wymaga to żadnej dodatkowej obróbki wypełnienia drzwi. Wulkanizowane narożniki łączą uszczelnienie zamknięcia drzwi z okuciową nakładką izolującą, dzięki czemu używanie tradycyjnych klinów uszczelniających przestaje być potrzebne. Eliminuje to czasochłonne etapy pracy i zmniejsza ilość użytego materiału. Okuciowa nakładka izolująca wykonana jest z termoplastycznego elastomeru (TPE) i umożliwia optymalne zamknięcie wypełnienia drzwi od strony płyty z motywem. Geometria mostka izolacyjnego umożliwia zabezpieczenie przed gwałtownym otwarciem drzwi bez dodatkowych etapów wykonawczych. W ten sposób przestają być konieczne zwykłe prace przy zespalaniu kształtownika i wkładkach sprężynujących, dzięki czemu obróbka jest łatwiejsza, szybsza i bezpieczniejsza. Mostek izolacyjny pełni tu funkcję półskorupy zewnętrznej i uchwytu odwracalnej listwy utrzymującej mocowanie wypełnienia. Odwracalne mocowanie wypełnienia – w porównaniu z całopowierzchniowym klejeniem panelu klejami dwuskładnikowymi – jest nie tylko najbardziej wydajnym i bezpiecznym pod kątem procesów roboczych rodzajem montażu wypełnienia, jest ono również jeszcze szybsze i łatwiejsze: do mocowania nie jest konieczna żadna wstępna obróbka kształtownika. Zamiast znanych mechanicznych kołków zabezpieczających wypełnienie drzwi połączone jest z kształtownikiem skrzydła obwodowym kształtownikiem klipsowym. Przestaje być konieczne nawet montowanie sznura uszczelniającego. Dzięki wyeliminowaniu bruzdy zewnętrznej i kształtownikowi skrzydła osadzonemu za ogranicznikiem można uniknąć konieczności dotrzymywania tolerancji przy obróbce. Do strony wewnętrznej dostępne jest opcjonalnie skrzydło zlicowane lub o przesuniętych płaszczyznach (skrzydło nakładane). Odpowiednio do prostej i wydajnej realizacji kształtownika skrzydła heroal D 72 PF EM można do zamknięcia drzwi obok klasycznego rozwiązania progu dokręcanego do ościeżnicy zastosować nowe, 2-częściowe rozwiązanie progu ciągłego. Łączy ono atuty ciągłej konstrukcji progu, biegnącej pod ramą, z zaletami przylegającego uszczelnienia zamknięcia drzwi w przypadku progu dokręcanego do ościeżnicy. Ponadto kształtowniki są jedynie wpinane na klips. W ten sposób można jeszcze bardziej zoptymalizować czas wykonania. heroal D 72 w zestawieniu z elastycznymi kształtownikami o różnych szerokościach lica i liniach designu heroal D 72 RL i heroal D 72 CL łączy wielorakie opcje obróbki w jeden system. Całościowa logika systemowa i używanie tych samych narzędzi oferuje maksymalne bezpieczeństwo realizacyjne. Obróbka kształtowników wszystkich systemów drzwiowych heroal D 72 możliwa jest za pomocą uniwersalnej sztancy. Można też spełniać indywidualne życzenia klientów, a używanie tych samych elementów konstrukcyjnych pozwala oszczędzać koszty magazynowania.

    Zrównoważony rozwój

    Systemy drzwiowe z aluminium pochodzącego z recyklingu są wyjątkowo trwałe i mają pozytywny wpływ na wydajność energetyczną budynku. Dzięki modułowej budowie systemu możliwe jest łatwe dopasowanie wartości izolacji cieplnej do inwestycji budowlanej poprzez elastyczne kombinacje kształtowników z lub bez pianki PU, uszczelek oszklenia wysoko izolowanych (HI) lub w wykonaniu standardowym oraz z lub bez wkładu izolacyjnego. Wartości Uf wynoszące do 1,7 W/m2K, jakie cechują kształtowniki systemu drzwiowego heroal D 72 PF EM, pozwalają na elastyczne dopasowywanie się do wymagań technicznych. Systemy drzwiowe heroal są zrównoważone przez cały cykl życia produktu, a ponadto posiadają certyfikat Cradle to Cradle® (srebrny). To uznane międzynarodowo potwierdzenie jakości wskazuje na używanie materiałów bezpieczniejszych dla środowiska, zdrowszych i lepiej nadających się do recyklingu.

    Komfort

    System drzwiowy heroal D 72 PF EM już w standardzie posiada właściwości utrudniające włamanie i jest przetestowany do klasy odporności na włamanie RC 2. Samo- i wielozatrzaskowe warianty okuć podnoszą poziom bezpieczeństwa. Izolacja akustyczna do klasy 3 stwarza zdrowe warunki mieszkalne. Bezbarierowe progi zlicowane z podłogą oferują nieograniczoną mobilność. W celu unikania szkód wnętrza spowodowanych wilgocią można połączyć system drzwiowy heroal D 72 PF EM z systemem drenażowym heroal DS, który odprowadzi pojawiające się wody powierzchniowe bez cofki. Inteligentne rozwiązania dostępowe, takie jak Keyless Entry podnoszą komfort użytkowania. Systemy drzwiowe heroal można ponadto wyposażyć w zamki elektryczne oraz zintegrować z popularnymi systemami inteligentnego domu. Optymalnie nadają się one również do intensywnie uczęszczanych obszarów wejściowych o dużym ciągłym obciążeniu (Heavy-Duty).

    Design

    Aluminiowe elementy konstrukcyjne systemu drzwiowego heroal D 72 PF EM wyposażone są w powłokę proszkową hwr heroal o wysokiej odporności na warunki atmosferyczne – dla uzyskania perfekcyjnie jednolitej kolorystyki względem systemów okiennych, systemów drzwi przesuwnych, rolet, fasad, ochrony przeciwsłonecznej i zadaszeń heroal. Wyjątkowo odporna na warunki atmosferyczne powłoka proszkowa hwr heroal dostępna jest oprócz ponad 500 odcieni RAL, DB i VEKA także w ekskluzywnej wersji Les Couleurs® Le Corbusiera. Różne stopnie połysku i struktury dają optymalne efekty na powierzchniach pokrytych farbami RAL. Dzięki innowacyjnemu uszlachetnianiu powierzchni heroal SD powstają efektowne imitacje drewna, rdzy czy betonu. Za pomocą powłoki eloksalowanej można kreować powierzchnie o wyglądzie metaliczno-odblaskowym. Dostępne są wszelkie rodzaje otwarcia i rozmaite kształty konstrukcyjne łącznie z naświetlami i elementami bocznymi do tworzenia indywidualnych obszarów wejścia. Własny serwis heroal wyspecjalizowany w gięciu kształtowników i ich krawędziowaniu oferuje specjalne kształty, takie jak łuki okrągłe, odcinkowe lub koszowe. Opatentowane odwracalne mocowanie wypełnienia pozwala również na późniejszą zmianę designu drzwi. Designerska klamka heroal z serii okuć heroal DF dla systemów drzwi obiektowych i domowych gwarantuje maksymalną elastyczność i możliwość indywidualnego dostosowywania w kwestii wzornictwa. Zależnie od kierunku zamykania drzwi można wybierać spośród różnych zawiasów rolkowych z aluminium, stali nierdzewnej, zawiasów nakładkowych lub ukrytych zawiasów drzwiowych dostępnych w różnych kolorach.

    Kompatybilność systemu

    Systemy drzwiowe heroal są kompatybilne z systemami okiennymi, przesuwnymi i podnoszono-przesuwnymi, fasadowymi i dachowymi heroal oraz mogą być dopasowane kolorystycznie do systemów rolet, ochrony przeciwsłonecznej i bram rolowanych heroal.

  • Broszury & świadectwa badań

  • Wymiary & rysunki

    Głębokość konstrukcyjna profilu [mm]

    Profil ramy
    72

    Właściwości

    Maks. szerokość skrzydła [mm]
    1.400
    Maks. wysokość skrzydła [mm]
    2.400
    Min. szerokość lica kształtownik skrzydła/ramy
    160

    Rysunki przekrojowe

  • Parametry wytrzymałościowe

    RC 2 Odporność na włamanie
    9A Deszczoszczelność
    > 1,7 Termoizolacja (Uf w W/[m2 · K])
    4 Przepuszczalność powietrza
    3 Odporność na obciążenia wiatrem
  • Dane CAD & BIM

  • Teksty przetargowe
