heroal S 77

Wszechstronny system podnoszono-przesuwny (PP) z aluminium

Wszechstronność jest naszą siłą: heroal S 77 jest modułowym systemem profili o nowoczesnym wzornictwie, który spełnia najwyższe wymagania techniczno-budowlane. Posiada on szeroką paletę szerokości profili w widoku zewnętrznym, jest zgodny z innymi systemami firmy heroal i oferuje prawie nieograniczony wybór powierzchni wyrobu. Przy pomocy systemu heroal S 77 można zrealizować również wersje wielotorowe i instalacje o niskich progach.

Specjalna geometria profili skrzydeł gwarantuje spełnienie wszystkich wymagań i założeń w odniesieniu do izolacji cieplnej we wszystkich rozmiarach i wagach skrzydeł. Technika uszczelnień firmy heroal z trzema poziomami oraz zastosowanie narożników uszczelniających – do uszczelniania skrzydła i połączenia środkowego pomiędzy dwoma skrzydłami – zapewnia optymalny przepływ powietrza i wodoszczelność przed zacinającym deszczem.

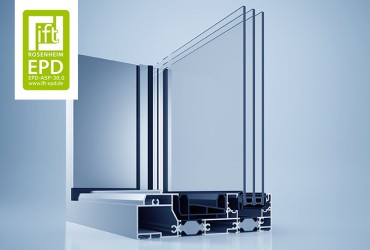

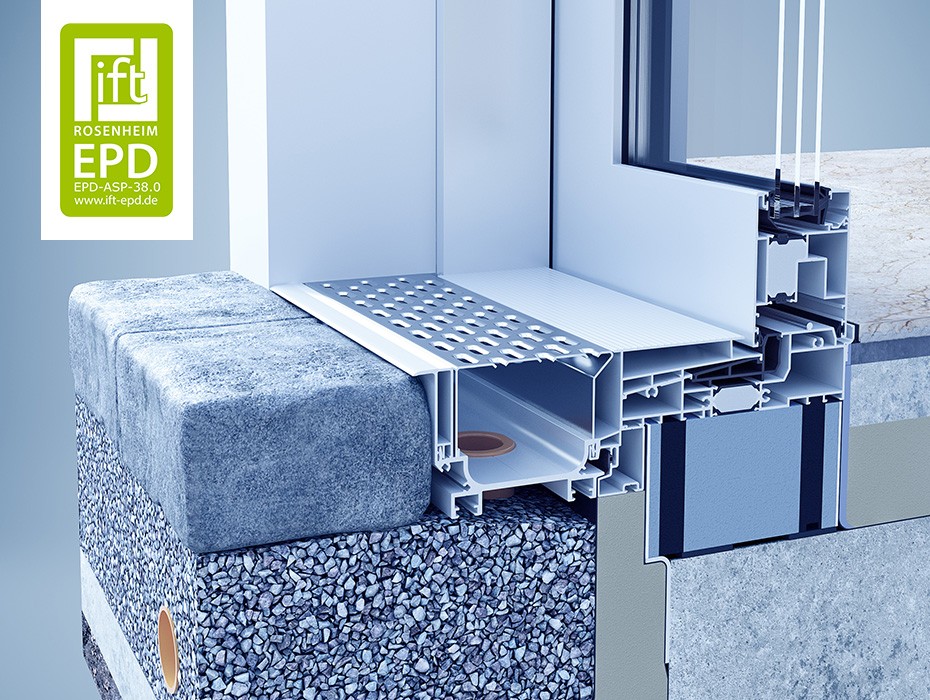

Widok w przekroju

Wymiary systemu

Głębokość konstrukcyjna profilu [mm]

Profil ramy
178/279
Profil skrzydła
77
Profil słupka
72

Widoczna szerokość profilu [mm]

Profil ramy
40 - 63
Profil skrzydła
94 - 104
Profil słupka
74 - 104

Właściwości

Grubość szkła/wypełnienia [mm]
52
Maks. waga skrzydła [kg]
150 - 400
Maks. wysokość skrzydła [mm]
3.000

Parametry wytrzymałościowe

>2,9 Termoizolacja (Uf w W/[m2 · K])
4 Przepuszczalność powietrza
>1,1* Termoizolacja (Uw w W/[m2 · K])
9A Deszczoszczelność
C3/B3 Odporność na obciążenia wiatrem
1-3 Klasa izolacja dźwiękowej
RC 2 Odporność na włamanie
Siła załączająca
Udarność
Wytrzymałość mechaniczna
Nośność urządzeń zabezpieczających
Wytrzymałość

* Wartość Uw DIN EN 12567-1; wyznaczona na bazie elementu o rozmiarze 3.500 x 2.180 mm.

!) Specjalne, związane z zastosowaniem dopuszczenia heroal w przypadku dużych rozmiarów elementów
