heroal S 77 HI

Ocieplony system podnoszono-przesuwny z aluminium

Efektywność energetyczna się opłaca: system profili S 77 HI oferuje, jako rozwojowy następca systemu przesuwnego heroal S 77, modułowo skonstruowaną strefę izolującą i technikę uszczelnień na trzech poziomach do uszczelnienia skrzydeł i części środkowej między dwoma skrzydłami. W ten sposób osiągane są wartości UW rzędu ≥ 1,0 W/m2K. Materiały o wysokiej jakości i ekonomiczne materiały izolujące stosowane są w miejscach konstrukcji drzwi przesuwnych krytycznych pod względem termoizolacji.

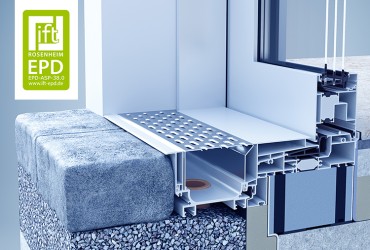

Widok w przekroju

Wymiary systemu

Głębokość konstrukcyjna profilu [mm]

Profil ramy
178/279
Profil skrzydła
77
Profil słupka
72

Widoczna szerokość profilu [mm]

Profil ramy
40/63
Profil skrzydła
94 - 104
Profil słupka
74 - 104

Właściwości

Grubość szkła/wypełnienia [mm]
52
Maks. waga skrzydła [kg]
150 - 400
Maks. wysokość skrzydła [mm]
3.000

Parametry wytrzymałościowe

>2,1 Termoizolacja (Uf w W/[m2 · K])
4 Przepuszczalność powietrza
>1,0* Termoizolacja (Uw w W/[m2 · K])
9A Deszczoszczelność
C3/B3 Odporność na obciążenia wiatrem
1-3 Klasa izolacja dźwiękowej
RC 2 Odporność na włamanie
Siła załączająca
Udarność
Wytrzymałość mechaniczna
Nośność urządzeń zabezpieczających
Wytrzymałość

* Wartość Uw DIN EN 12567-1; wyznaczona na bazie elementu o rozmiarze 3.500 x 2.180 mm.

!) Specjalne, związane z zastosowaniem dopuszczenia heroal w przypadku dużych rozmiarów elementów
