heroal S 57

Optymalne rozwiązania systemowe dla drzwi podnośno-przesuwnych

System drzwiowy heroal S 57 oferuje w zakresie drzwi podnośno-przesuwnych wyposażonych w skrzydła o ciężarze do 250 kg rozwiązania optymalne zarówno pod względem technicznym jak i wizualnym. Bardzo wąskie lica dwu- lub trzytorowych systemów drzwiowych wyposażonych maksymalnie w 6 ruchomych skrzydeł umożliwiają maksymalny dostęp światła. Wyposażona w izolację cieplną konstrukcja wyróżnia się ekonomicznością produkcji i uniwersalnością zastosowania zarówno w budynkach mieszkalnych jak i obiektach użytkowych.

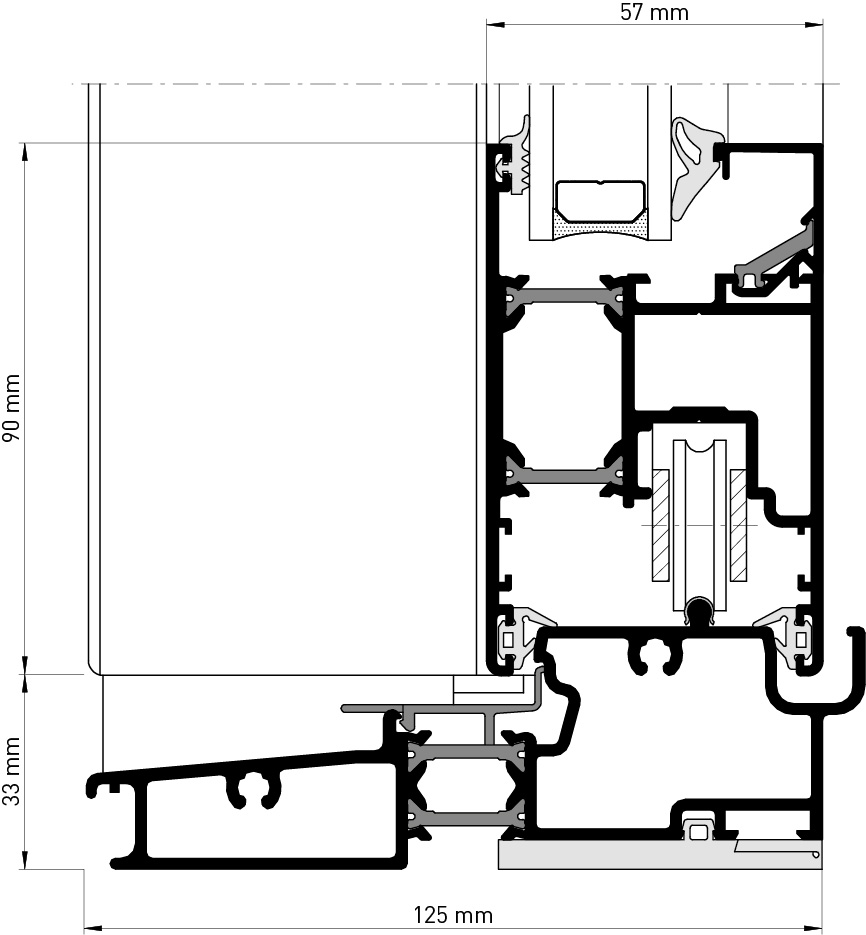

Widok w przekroju

Wymiary systemu

Głębokość konstrukcyjna profilu [mm]

Profil ramy
125/193
Profil skrzydła
57
Profil słupka
57

Widoczna szerokość profilu [mm]

Profil ramy
30 - 48
Profil skrzydła
90 - 100
Profil słupka
84 - 104

Właściwości

Grubość szkła/wypełnienia [mm]
42
Maks. waga skrzydła [kg]
150 - 250
Maks. wysokość skrzydła [mm]
2.100

Parametry wytrzymałościowe

>3,2 Termoizolacja (Uf w W/[m2 · K])
4 Przepuszczalność powietrza
>1,3* Termoizolacja (Uw w W/[m2 · K])
5A Deszczoszczelność
C3/B3 Odporność na obciążenia wiatrem
Klasa izolacja dźwiękowej
WK 2 Odporność na włamanie
Siła załączająca
Udarność
Wytrzymałość mechaniczna
Nośność urządzeń zabezpieczających
Wytrzymałość

* Wartość Uw DIN EN 12567-1; wyznaczona na bazie elementu o rozmiarze 3.500 x 2.180 mm.

!) Specjalne, związane z zastosowaniem dopuszczenia heroal w przypadku dużych rozmiarów elementów
