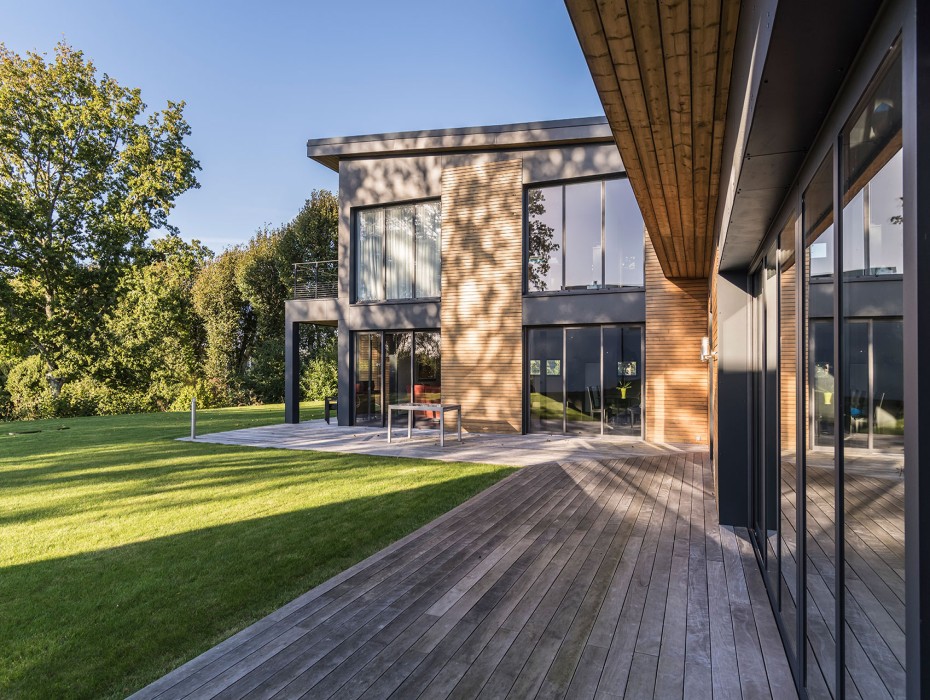

Utilisation de heroal W 72 dans le domaine des terrasses

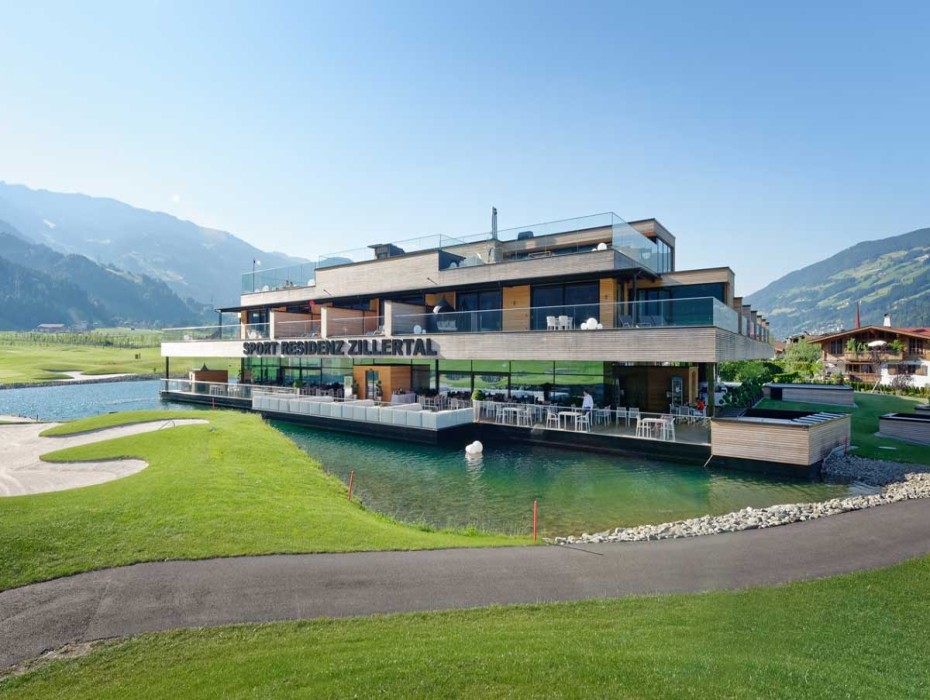

Utilisation de heroal W 72 au Golfhotel Zillertal

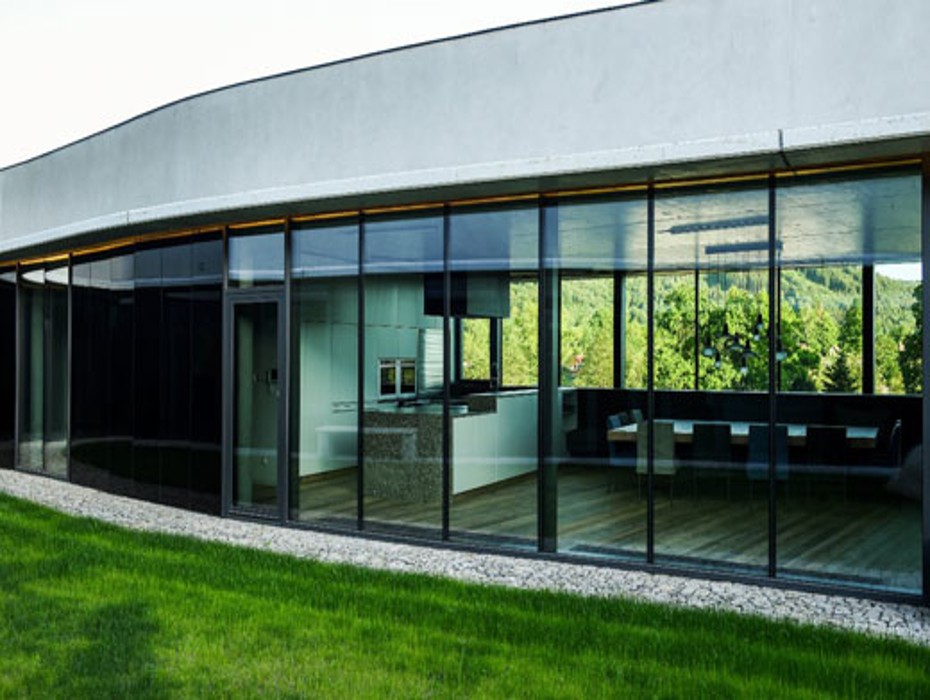

Utilisation de heroal W 72 comme porte de terrasse sur des bâtiments d'habitation à Oldrichov
Utilisation de heroal W 72 à l'école de musique de Monheim

heroal W 72

Le système de fenêtre complet pour chaque champ d’action

Avec ses multiples variantes, le système de fenêtres heroal W 72 offre la plus grande liberté de conception possible – de la planification à la fabrication. Outre les constructions complémentaires comme le volet de ventilation heroal W 72 VF et les éléments PSK, le système offre également une connexion parfaite avec le système de porte heroal D 72. Les profilés d’ouvrant sont disponibles avec des rainures SBN et KBN, ce qui permet un traitement flexible. Des fenêtres avec une grande proportion de verre peuvent être réalisées grâce à la largeur visible minimale d’à peine 90 mm. Avec une faible valeur Uf de 1,3 W/m²K pour une largeur visible de 120 mm, le système de fenêtres heroal W 72 constitue la base d’un niveau d’extension supplémentaire. Ces niveaux d’extension du système sont heroal W 72 (sans mousse PU - réduction de la valeur U par la modification de la zone d’isolation du profilé et l’utilisation d’autres articles isolants), heroal W 72 HI (Highly Insulated - amélioration de la valeur U par l’utilisation d’autres articles d’étanchéité et d’isolation) et heroal W 72 UD (Universal Design - portes-fenêtres avec hauteur de traverse < 20 mm).

  • Isolation thermique élevée pour une faible profondeur de montage
  • Caractéristiques de performance prouvées avec les ferrures heroal WF et heroal WF EM
  • Vaste assortiment pour chaque utilisation

Disponible en tant que paquet heroal plus .

    Détails du produit

  • Avantages de la mise en œuvre & détails du produit

    Solution complète innovante pour les systèmes de fenêtres heroal


    Le pack d'accessoires heroal plus pour le système de fenêtre heroal W 72 (heroal W 72 plus) est une solution flexible et de haute qualité pour des projets de construction de fenêtres efficaces. De conception modulaire, heroal plus se compose d'un écran textile heroal VS Z, d'une sécurité anti-chute, d'une moustiquaire enroulable intégrée ainsi que d'une tablette de fenêtre et fournit ainsi une solution complète, tous corps de métier confondus, d'un seul tenant. Tous les composants sont disponibles individuellement, dans différentes combinaisons ou pour un montage ultérieur et peuvent être configurés et commandés dans le configurateur heroal Business avec une interface Orgadata Logikal optimisée. Un autre avantage est l'efficacité et la sécurité maximales de la fabrication et du montage grâce aux composants du système coupés sur mesure. Grâce à l'uniformité des couleurs et des surfaces de tous les profilés en aluminium ainsi qu'à un minimum de vissages visibles, heroal plus répond aux exigences les plus élevées en matière de design.

    Lire la suite ...

  • Prospectus & certificats d'essai

  • Dimensions & dessins

    Profondeur des profilés [mm]

    Profilés de cadre
    72
    Profilés de porte
    84
    Profilés intercalaires
    72

    Largeur visible des profilés [mm]

    Profilés de cadre
    50 - 250
    Profilés de porte
    33 - 67
    Combinaison ouvrant-dormant
    90
    Profilés intercalaires
    74 - 254

    Variantes de profilés de battants

    Rainure de ferrure de la tringle de commande [SBN]
    Rainure de ferrure en plastique [KBN]

    Propriétés

    Épaisseur du verre / du panneau [mm]
    66
    Poids max. des portes [kg]
    300
    Hauteurs max. de portes [mm]
    2.800
    Largeur d’ouvrant max. [mm]
    1.600

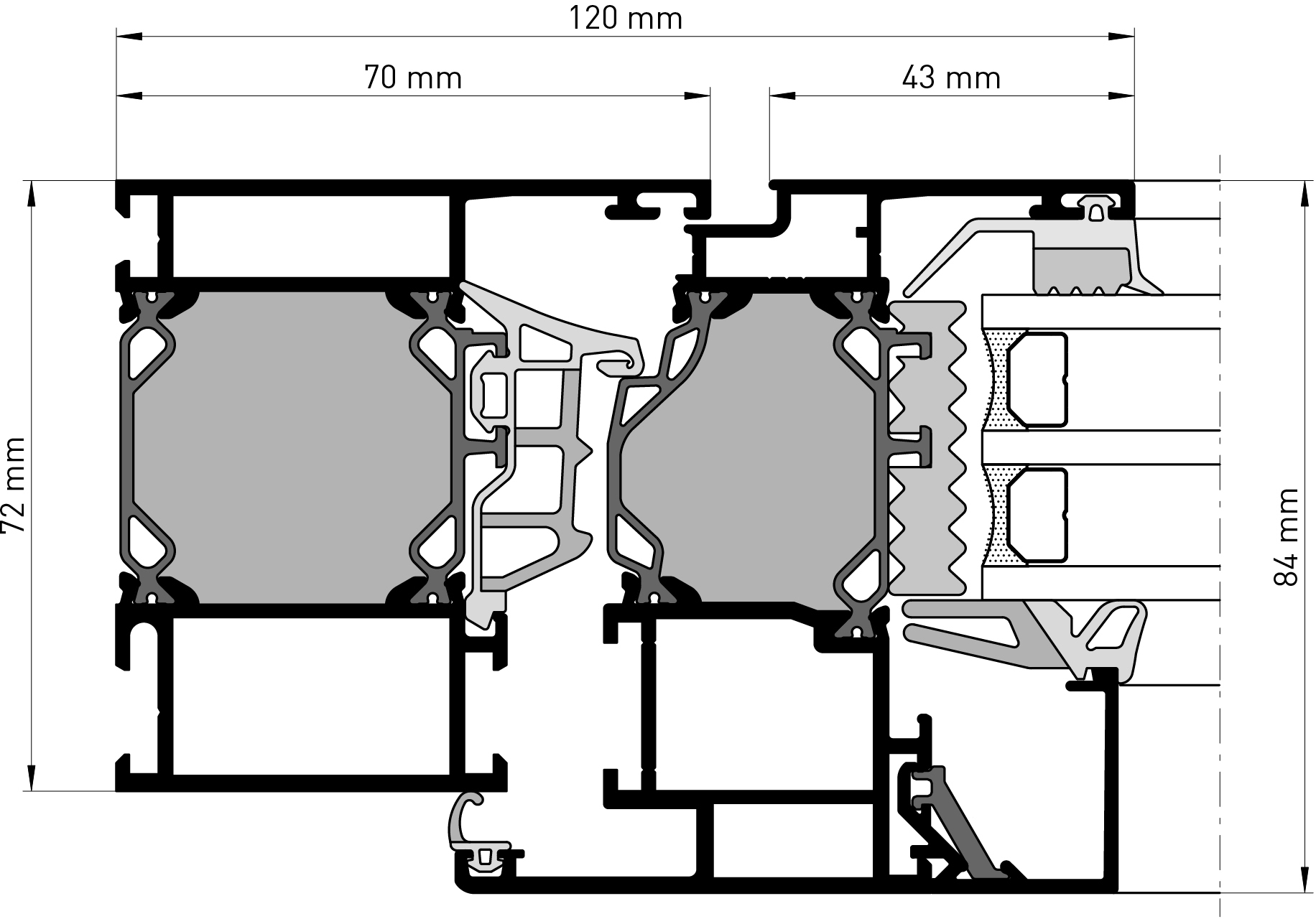

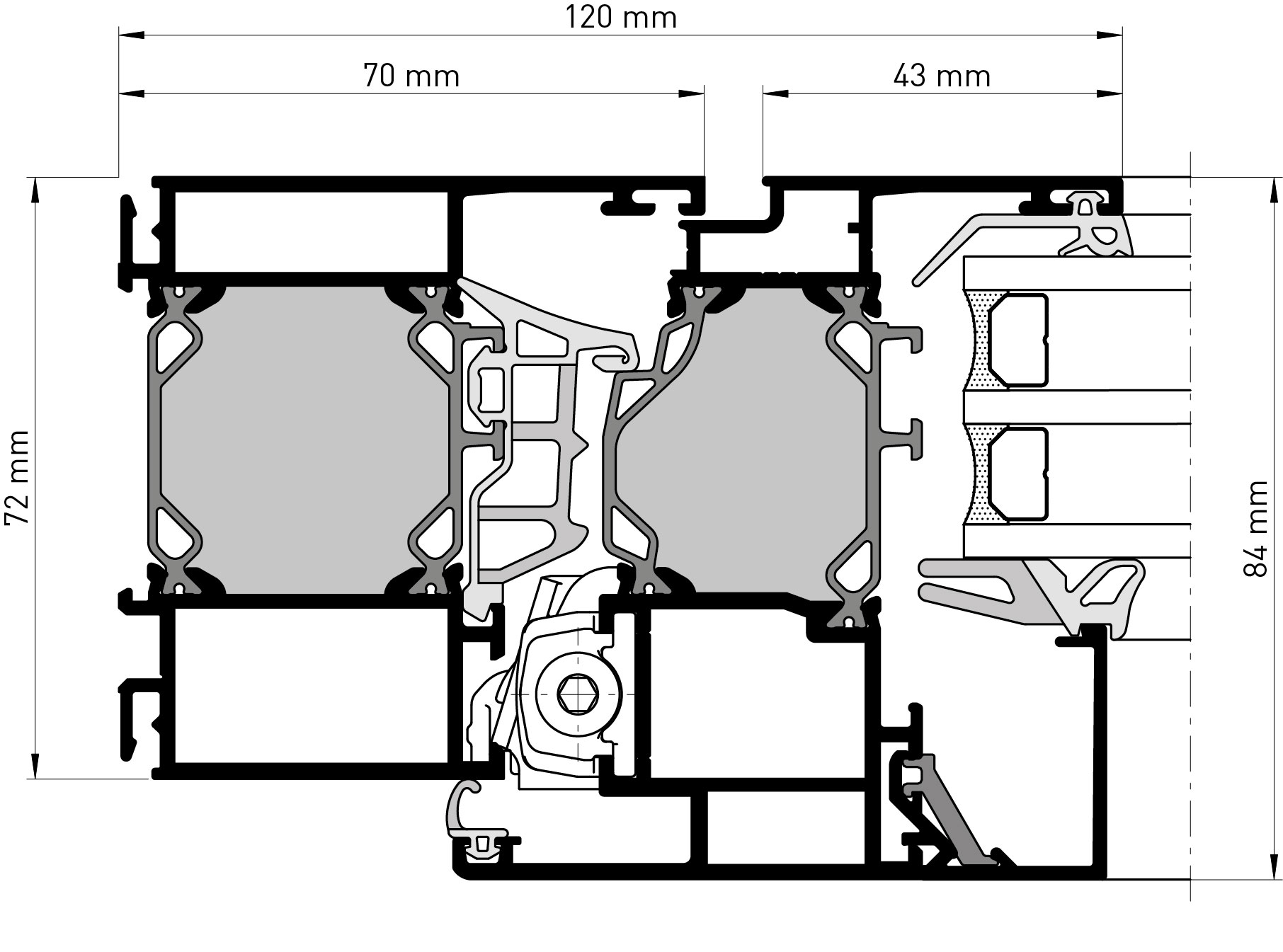

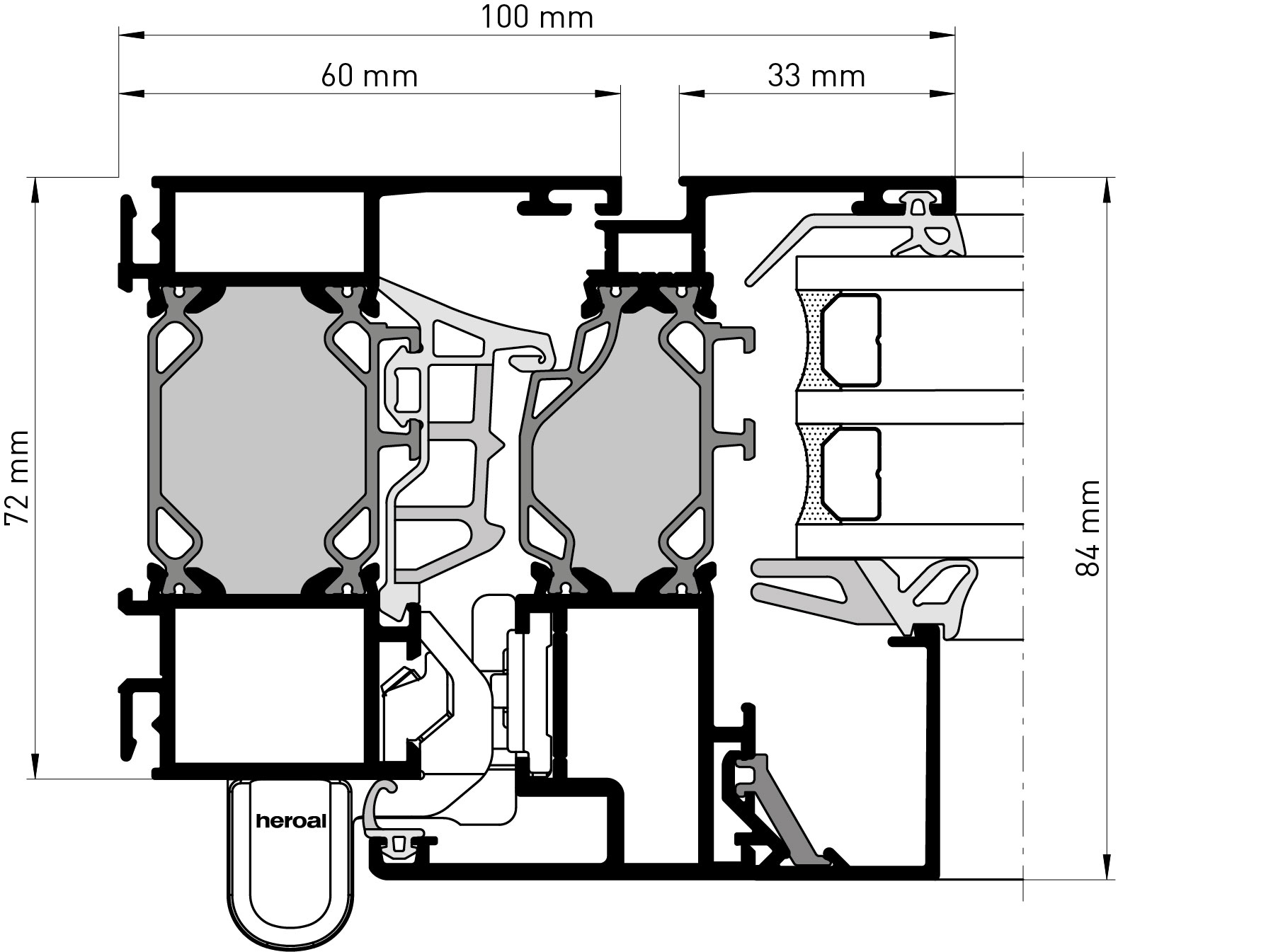

    Dessins en coupe

  • Caractéristiques de performance

    RC 3 Résistance à l’effraction
    3 Fonction continue
    9A Étanchéité à la pluie battante
    3 Résistance aux chocs
    > 0,84* Isolation thermique [Uw en W/m2K]
    1,3/120 Isolation thermique [Uf en W/m2K]
    4 Rigidité mécanique
    1 Forces de manœuvre
    4 Perméabilité à l’air
    1 Portance des dispositifs de sécurité
    1-5 Isolation phonique
    C5/B5 Résistance au vent
  • Données CAD & BIM

  • Textes d'appel d'offres

Références heroal W 72
