heroal W 65

Solution système économique pour fenêtres

Le système de profilé de la série W 65 d’heroal propose des solutions économiques pour les fenêtres ouvrant vers l’intérieur et l’extérieur. En combinant des ferrures de système éprouvées avec des composants systèmes heroal, les profilés 3 chambres offre la meilleure sécurité possible. Le système de fenêtre de la série W 65 d’heroal répond ainsi aux exigences les plus strictes en termes d’isolation phonique et de résistance à l’effraction.

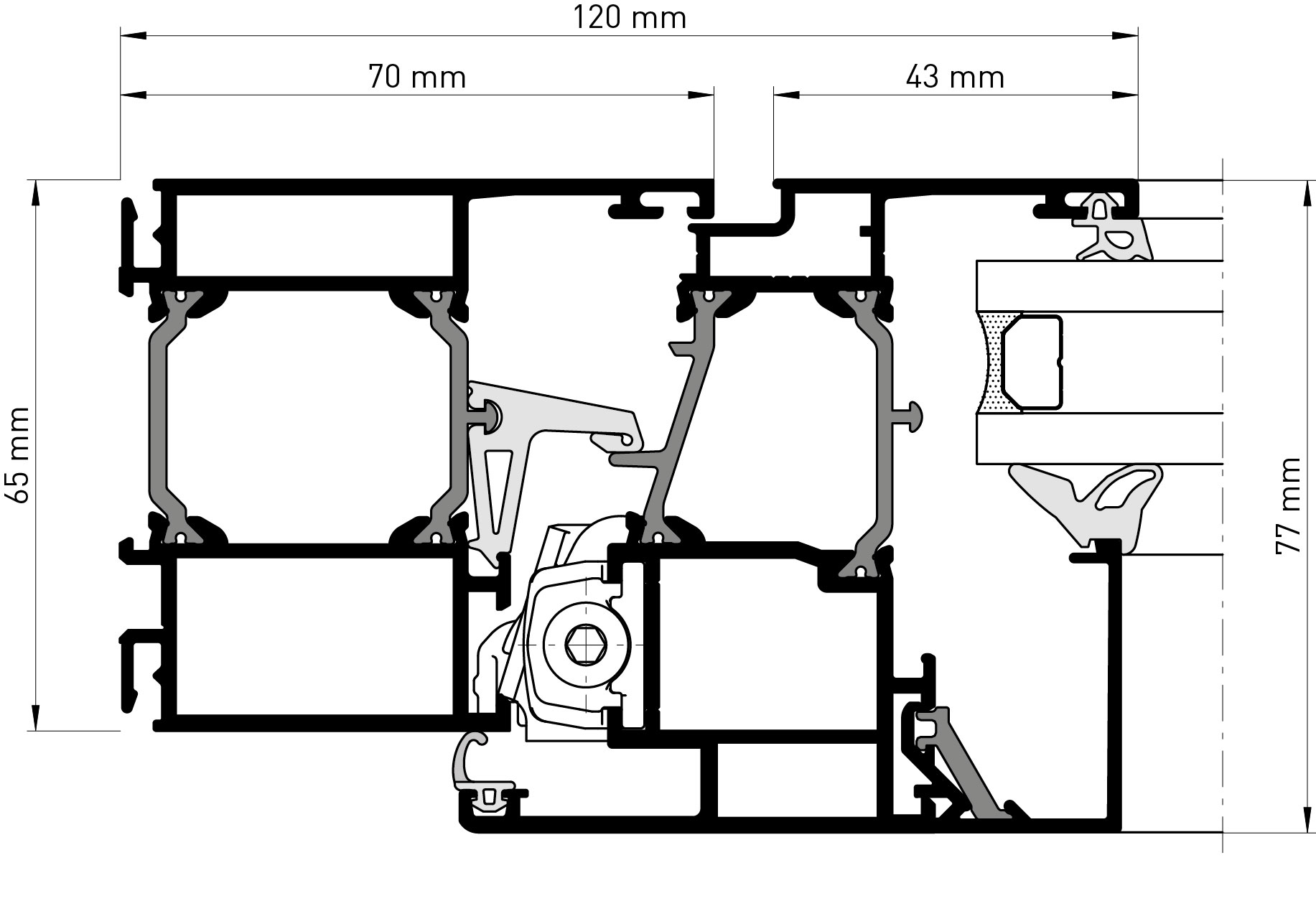

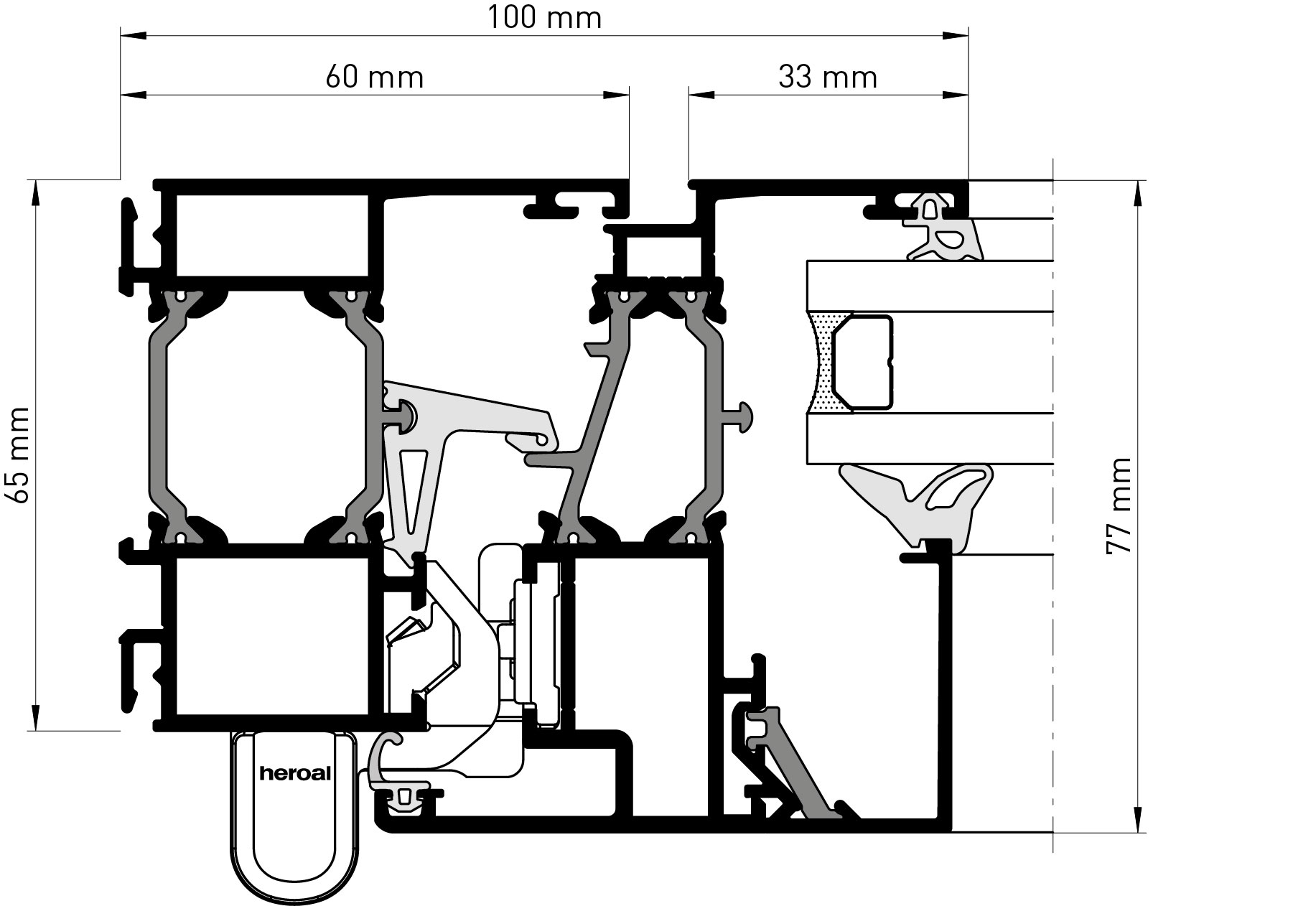

Vue en coupe

Dimensions du système

Profondeur des profilés [mm]

Profilés de cadre
65
Profilés de porte
75
Profilés intercalaires
65

Largeur visible des profilés [mm]

Profilés de cadre
50 - 154
Profilés de porte
33 - 67
Profilés intercalaires
74 - 254

Variantes de profilés de battants

Rainure de ferrure de la tringle de commande [SBN]
Rainure de ferrure en plastique [KBN]

Propriétés

Épaisseur du verre / du panneau [mm]
58
Poids max. des portes [kg]
300
Hauteurs max. de portes [mm]
2.400

Caractéristiques de performance

2,2/120 Isolation thermique [Uf en W/m2K]
4 Perméabilité à l’air
>1,3* Isolation thermique [Uw en W/m2K]
9A Étanchéité à la pluie battante
C5/B5 Résistance au vent
1-5 Isolation phonique
RC 3 Résistance à l’effraction
1 Forces de manœuvre
3 Résistance aux chocs
4 Rigidité mécanique
Portance des dispositifs de sécurité
2 Fonction continue

* Valeur Uw selon DIN EN ISO 10077-1 ; calculée sur un élément de 1230 x 1480 mm ; largeur visible de profilé standard

!) Autorisations spéciales en fonction de l’application, délivrées par heroal en cas d’éléments surdimensionnés
