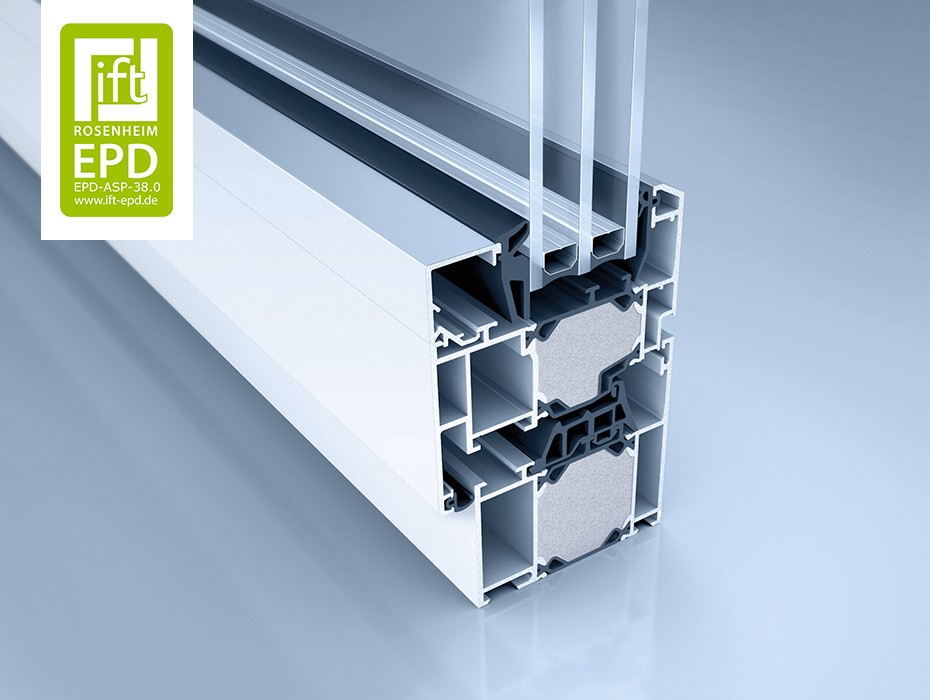

Fenstersystem heroal W 72 CL

heroal W 72 CL

Fenstersystem mit abgeschrägter Außenkontur

Das heroal W 72 CL Fenstersystem im abgeschrägten Design (Classicline-Kontur) mit ausgewogenen Proportionen ist perfekt für die Renovierung bzw. Altbausanierung. Das System kombiniert eine flächenversetzte Kontur mit bewährten heroal Systemkomponenten.

Kontaktieren Sie uns >

    Produktdetails

  • Prospekte & Prüfzeugnisse
    Prüfzeugnisse
    Prüfzeugnis

  • Maße & Zeichnungen

    Profilbautiefe [mm]

    Rahmenprofile
    82
    Flügelprofile
    84
    Sprossenprofile
    82

    Profilansichtsbreite [mm]

    Rahmenprofile
    60 - 154
    Flügelprofile
    33 - 43
    Rahmen-Flügelkombination
    100
    Sprossenprofile
    74 - 94

    Flügelprofilvarianten

    Schubstangenbeschlagnut [SBN]
    •
    Kunststoffbeschlagnut [KBN]
    •

    Systemeigenschaften

    Glas-/Füllungsstärke [mm]
    58
    max. Flügelgewichte [kg]
    300
    max. Flügelhöhen [mm]
    2.800
    max. Flügelbreiten [mm]
    1.600

    Schnittzeichnungen

  • Leistungseigenschaften
    RC 3 Einbruchhemmung
    2 Dauerfunktion
    9A Schlagregendichtheit
    5 Stoßfestigkeit
    > 0,84* Wärmedämmung [Uw in W/m2K] / Profilbreite [mm]
    1,3/120 Wärmedämmung [Uf in W/m2K]/Profilbreite [mm]
    4 Mechanische Festigkeit
    1 Bedienkräfte
    4 Luftdurchlässigkeit
    1 Tragfähigkeit von Sicherheitseinrichtungen
    1-5 Schallschutzklasse
    C5/B5 Windlastwiderstand

  • CAD & BIM Daten
    BIM-Daten
    CAD-Daten

  • Ausschreibungstexte
    Ausschreibungstexte
