Systém oken heroal W 77 i

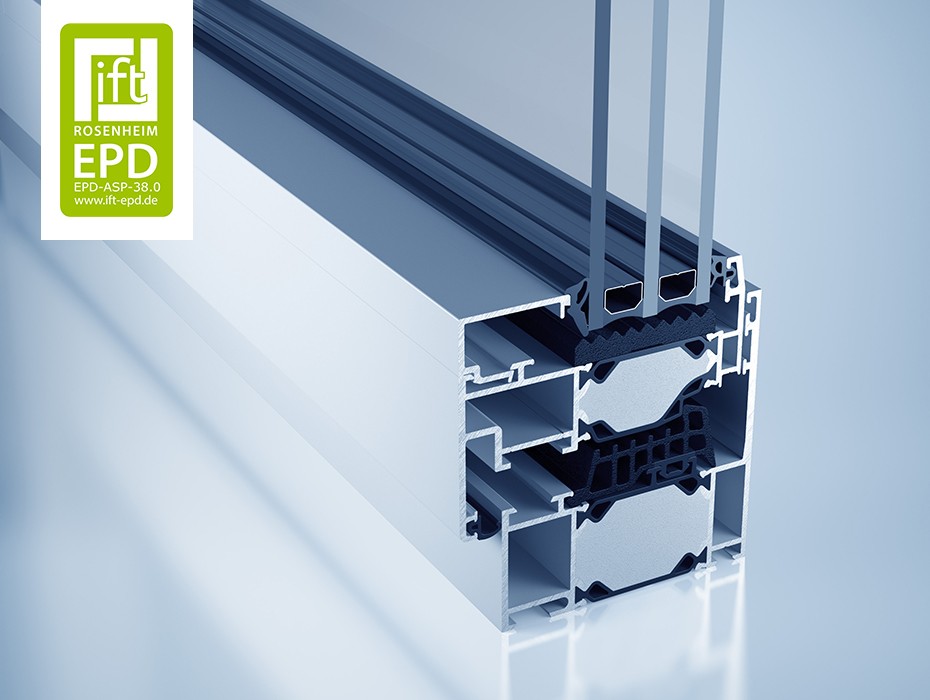

heroal W 77 i s kováním okna heroal WF EM

heroal W 77 i

Blokový okenní systém dnes a zítra

Blokový okenní systém heroal W 77 i je symbolem architektonické rozmanitosti, která je dána filigránskou šířkou líce. Křídlové profily jsou k dispozici s drážkami SBN a KBN, což umožňuje flexibilní zpracování. Minimální šířka líce tohoto systému je pouze 81 mm. Blokový okenní systém heroal W 77 i nabízí maximální podíl skla, vysokou tepelnou izolaci a elegantní design bez viditelných křídel. Lze jej použít mnoha způsoby, např. jako fasádní vkládací prvek. S hodnotou Uw 1,0 W/m²K a šířkou líce 101 mm tvoří systém heroal W 77 i základ dalšího stupně rozšíření. Tato úroveň systémového rozšíření je heroal W 77 i UD (Universal Design) pro blokové okenní dveře s výškou prahu < 20 mm.

  • Vysoká tepelná izolace s nízkou celkovou hloubkou
  • Osvědčené výkonnostní charakteristiky s armaturami heroal WF a heroal WF EM
  • Vysoký podíl skla, úzká šířka líce profilu

K dispozici jako balíček heroal plus .

EPD - heroal windows EPD - Frame profiles for windows Video: heroal W 77 > Poptat systém >

    Podrobnosti o produktu

  • Výhody zpracování & podrobnosti o produktu

    Inovativní kompletní řešení pro okenní systémy heroal


    Balíček příslušenství heroal plus pro okenní systém heroal W 77 (heroal W 77 plus) je vysoce kvalitní a flexibilní řešení pro efektivní projekty výstavby oken. Díky své modulární konstrukci se heroal plus skládá z textilní zástě

    Inovativní kompletní řešení pro okenní systémy heroal


    Balíček příslušenství heroal plus pro okenní systém heroal W 77 (heroal W 77 plus) je vysoce kvalitní a flexibilní řešení pro efektivní projekty výstavby oken. Díky své modulární konstrukci se heroal plus skládá z textilní zástěny heroal VS Z, systému ochrany proti pádu, integrované sítě proti hmyzu a parapetu, čímž poskytuje kompletní řešení z jedné ruky pro všechny profese. Všechny komponenty jsou k dispozici jednotlivě, v různých kombinacích nebo pro dodatečnou montáž a lze je konfigurovat a objednávat v heroal Business Configurator s optimalizovaným rozhraním Orgadata Logikal. Komponenty systému přizpůsobené na míru zajišťují také maximální efektivitu a spolehlivost při výrobě a instalaci. Díky barevné a povrchové jednotnosti všech hliníkových profilů a minimu viditelných šroubových spojů splňuje heroal plus nejvyšší požadavky na design.

  • Brožury & zkušební certifikáty
    Testovací certifikáty
    Zkušební certifikát

  • Rozměry & výkresy

    Stavební hloubka profilu [mm]

    Profily rámu
    77
    Profily křídel
    84
    Profily příčlí
    77

    Náhledová šířka profilu [mm]

    Profily rámu
    70 - 140
    Profily křídel
    11
    Kombinace rámů křídel
    81
    Profily příčlí
    94 - 194

    Varianty profilu křídla

    Drážka kování posuvné tyče [SBN]
    •
    Drážka umělohmotného kování [KBN]
    •

    Vlastnosti systému

    Síla skla/výplně [mm]
    64
    max. Hmotnost křídla [kg]
    300
    max. Výšky křídel [mm]
    2.400
    max. šířka křídla [mm]
    1.200

    Výkresy řezů

  • Výkonové vlastnosti
    RC 2 Zábrana proti vloupání
    3 Trvalá funkce
    9A Těsnost proti silnému dešti
    5 Pevnost v rázu
    > 0,72 Tepelná izolace (Uw ve W/m2K)
    1,0/101 Tepelná izolace (Uf ve W/m2K)
    4 Mechanická pevnost
    1 Ovládací síly
    4 Propustnost vzduchu
    1 Nosnost bezpečnostních zařízení
    1-5 Třída protihlukové ochrany
    C5/B5 Odolnost proti zatížení větrem

  • Data CAD & BIM

    Data BIM
    Data CAD

  • Texty nabídek

    Texty nabídek
