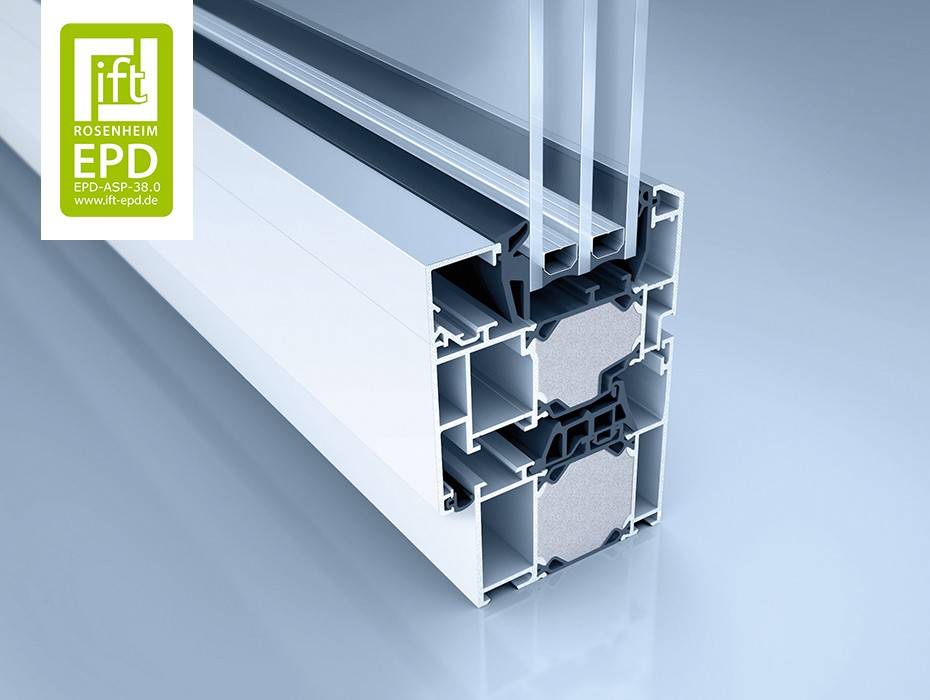

Okenní systém heroal W 72 CL

heroal W 72 CL

Šikmá varianta okenního systému heroal W 72

Okenní systém heroal W 72 CL se díky šikmému obrysu Classicline nadčasově a harmonicky začleňuje do klasických architektonických stylů. Je proto ideálním řešením pro renovaci památkově chráněných budov v bytové a komerční výstavbě. Systém také nabízí dokonalé propojení s dveřním systémem heroal D 72 CL. Křídlové profily jsou k dispozici s drážkami SBN a KBN, což umožňuje flexibilní zpracování. Okna s vysokým podílem skla lze realizovat díky úzké šířce líce pouhých 100 mm. Díky nízké hodnotě Uf 1,3 W/m²K při šířce líce 120 mm je systémová varianta heroal W 72 CL základem pro další stupně rozšíření. Těmito stupni rozšíření systému jsou heroal W 72 CL (bez PU pěny - snížení hodnoty U vynecháním izolační zóny profilu a použitím jiných izolačních prvků) a heroal W 72 CL UD (Universal Design - francouzské dveře s výškou prahu < 20 mm).

  • klasický design
  • ideální pro renovace
  • velký výběr barev a designů

    Podrobnosti o produktu

  • Brožury & zkušební certifikáty

  • Rozměry & výkresy

    Stavební hloubka profilu [mm]

    Profily rámu
    82
    Profily křídel
    84
    Profily příčlí
    82

    Náhledová šířka profilu [mm]

    Profily rámu
    60 - 154
    Profily křídel
    33 - 43
    Kombinace rámů křídel
    100
    Profily příčlí
    74 - 94

    Varianty profilu křídla

    Drážka kování posuvné tyče [SBN]
    Drážka umělohmotného kování [KBN]

    Vlastnosti systému

    Síla skla/výplně [mm]
    58
    max. Hmotnost křídla [kg]
    300
    max. Výšky křídel [mm]
    2.800
    max. šířka křídla [mm]
    1.600

    Výkresy řezů

  • Výkonové vlastnosti

    RC 3 Zábrana proti vloupání
    2 Trvalá funkce
    9A Těsnost proti silnému dešti
    5 Pevnost v rázu
    > 0,84* Tepelná izolace (Uw ve W/m2K)
    1,3/120 Tepelná izolace (Uf ve W/m2K)
    4 Mechanická pevnost
    1 Ovládací síly
    4 Propustnost vzduchu
    1 Nosnost bezpečnostních zařízení
    1-5 Třída protihlukové ochrany
    C5/B5 Odolnost proti zatížení větrem
