heroal S 77 HI

Das hochwärmegedämmte Aluminium-Hebe-Schiebesystem

Die Energieeffizienz zählt: Das Profilsystem S 77 HI bietet als konsequente Weiterentwicklung des Hebe-Schiebesystems heroal S 77 eine modular aufgebaute Dämmzone und Dichtungstechnik in drei Ebenen zur Flügel- und Mittelstoßabdichtung. Damit können UW-Werte von ≥ 1,0 W/m2K realisiert werden. Hochwertige und wirtschaftliche Dämmstoffe kommen in den wärmetechnisch kritischen Konstruktionsdetails der Hebe-Schiebetür zum Einsatz.

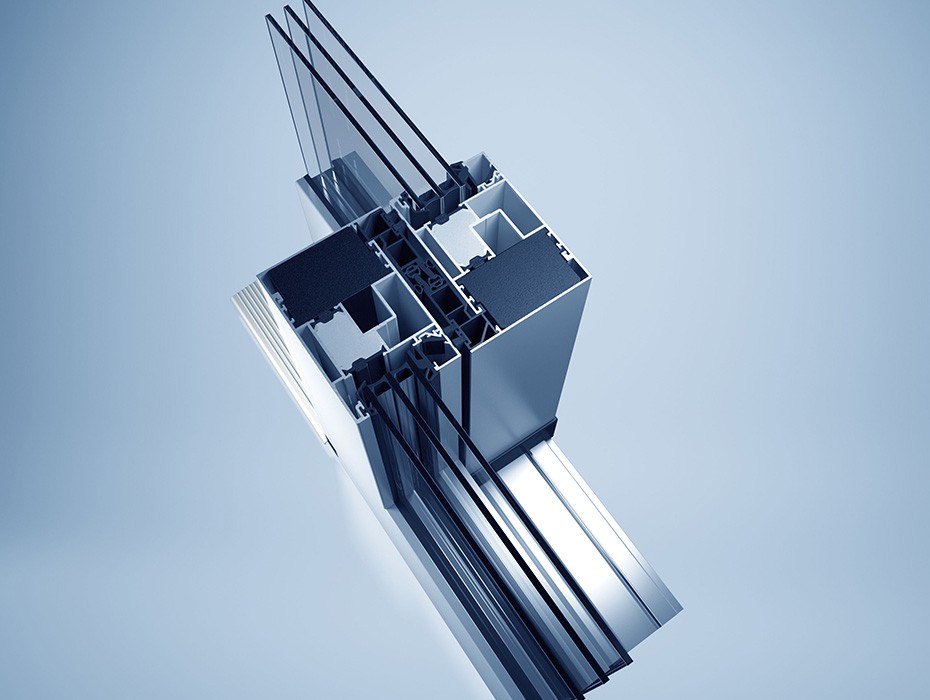

Schnittdarstellung

Systemmaße

Profilbautiefe [mm]

Rahmenprofile
178/279
Flügelprofile
77
Sprossenprofile
72

Profilansichtsbreite [mm]

Rahmenprofile
40/63
Flügelprofile
94 - 104
Sprossenprofile
74 - 104

Systemeigenschaften

Glas-/Füllungsstärke [mm]
52
max. Flügelgewichte [kg]
150 - 400
max. Flügelhöhen [mm]
3.000

Leistungseigenschaften

>2,1 Wärmedämmung [Uf in W/m2K]/Profilbreite [mm]
4 Luftdurchlässigkeit
>1,0* Wärmedämmung [Uw in W/m2K] / Profilbreite [mm]
9A Schlagregendichtheit
C3/B3 Windlastwiderstand
1-3 Schallschutzklasse
RC 2 Einbruchhemmung
Bedienkräfte
Stoßfestigkeit
Mechanische Festigkeit
Tragfähigkeit von Sicherheitseinrichtungen
Dauerfunktion

* Uw -Wert nach DIN EN 12567-1, ermittelt an einer Elementgröße 3.500 x 2.180 mm

!) Anwendungsbezogene Sonderfreigaben bei Elementübergrößen durch heroal
