Il sistema di finestre con certificazione di casa passiva
Sistema di finestre heroal W 77 PH
Utilizzo di heroal W 77 PH con sistema hardware heroal WF EM

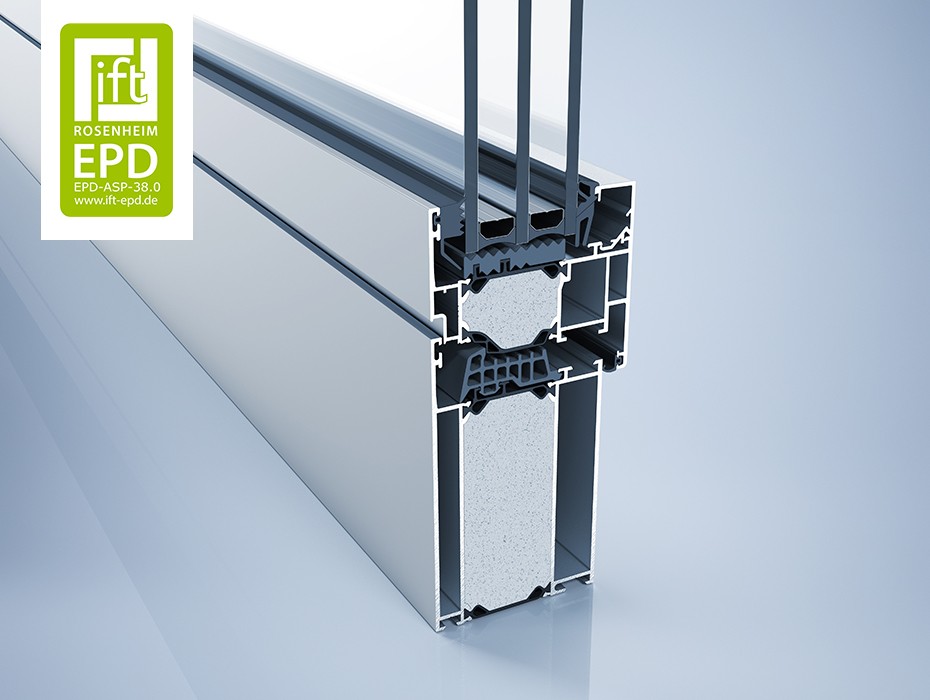

heroal W 77 PH

Il sistema finestra certificato per la casa passiva

Già con una profondità di costruzione di soli 77 mm e una larghezza a vista di 180 mm, il sistema finestra heroal W 77 PH soddisfa i severi requisiti di Passive House Institute Dr. Feist.

Con una larghezza a vista di soli 120 mm, si raggiunge un valore Uf di 0,8 W/m²K.

Contattaci >

    Dettagli del prodotto

  • Opuscoli & certificati di prova
    Certificati di prova
    Certificato di prova

  • Dimensioni & disegni

    Profondità di montaggio profilo

    Profili telaio
    77
    Profili anta
    89
    Profili traverso
    77

    Larghezza in vista del profilo [mm]

    Profili telaio
    70 - 250
    Profili anta
    43
    Combinazione telaio-anta
    120
    Profili traverso
    164

    Varianti di profili ante

    Camera anta ferramenta tipo alluminio [SBN]
    •
    Camera anta ferramenta tipo PVC [KBN]
    •

    Caratteristiche dei sistemi

    Spessore vetro/pannello [mm]
    66
    Peso max. anta [kg]
    300
    Altezza max. anta [mm]
    2.800
    Larghezza max. anta [mm]
    1.600

    Disegni in sezione

  • Caratteristiche dei sistemi

    bis RC 3 Antieffrazione
    3 Funzionamento continuativo
    9A Tenuta alla pioggia battente
    5 Resistenza agli urti
    >0,67 Isolamento termico [Uw in W/m2K] / Larghezza profilo [mm]
    0,78/180 Isolamento termico [Uf in W/m2K] / Larghezza profilo [mm]
    4 Resistenza meccanica
    1 Forze di manovra
    4 Permeabilità all'aria
    1 Portata di dispositivi di sicurezza
    1-5 Classe di isolamento acustico
    C5/B5 Resistenza al carico del vento

  • Dati CAD & BIM

    Dati BIM
    Dati CAD

  • Testi di gara

    Testi di gara
